调光电路工作原理解析

调光电路工作原理解析

点击数:7277 次   录入时间:03-04 11:59:12   整理:http://www.55dianzi.com   稳速-调速-调光电路

  下图是调光电路电路原理图,该调光电路可以通过调节电路中电位器Wl来控制发光二极管在脉动直流电源中每一个周期内的导通角,从而实现发光二极管亮度的调节。在实际生活中,这样一款简单、实用、操作方便的电路经常被应用到多功能台灯、节能灯和一些多功能调速器等电器设备中,以达到节能环保的效果。

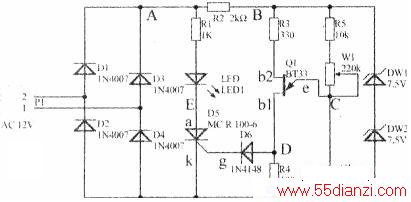

调光电路电路原理图

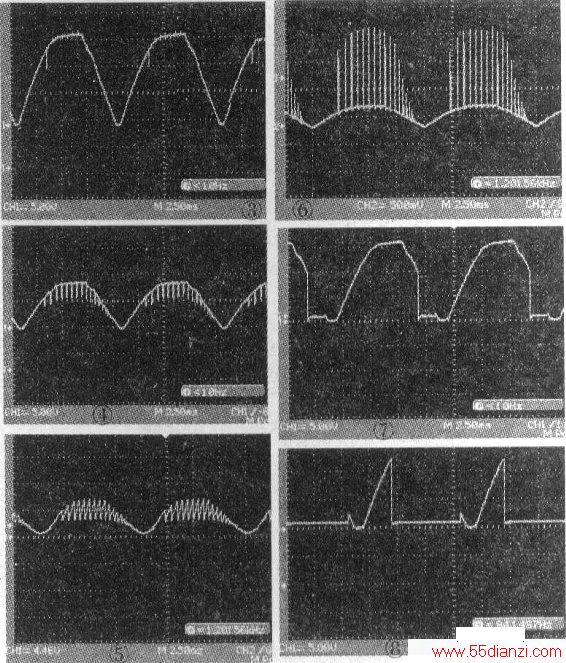

  可控硅交流交流调光电路主要由MCR100-6单向晶闸管组成的可控整流电路和单结晶体管BT33组成的触发电路两部分组战,从上图中可知,二极管D1~D4组成桥式整流电路,双基极二极管Q1构成张弛振荡器作为可控硅的同步触发电路。当调压器接上AC12V电后,通过LED发光二极管和电阻R1经二极管D1—D4整流,在可控硅的A、K两端形成一个脉动直流电压,如图3所示A点波形即为整流之后的脉动直流电压,该电压由电阻R2降压后再经过DW1、DW2稳压作为张弛振荡器和触发电路的直流电源。

  如图4所示B点波形即为降压、稳压之后脉动直流电压,该脉动直流电压通过R5、W1对电容C1充电。当充电电压Uc1达到Q1管的峰值电压Up时,Q1管由截止变为导通,于足电容C1通过Q1管的e、b1结和R4迅速放电.当发射极电压小于某一特定电压(称为谷点电压)时,单结晶体管又恢复截止.C1通过R5、W1又开始充电,如此循环往复,在此过程中C点得到的电压波形见图5,也就是CI电容器充放电的过程,而在D点上获得一个尖脉冲如图6所示,利用双踪示波器同时检测C和D点的波形,可得到图6所示的波形。

  每次C1充电电压Uc1达到Q1管的峰值电压时Q1导通,D点此时达到最高的峰值电压,而正是这个峰值电压作为控制信号送到可控硅Q1的控制极G,使可控硅导通。可控硅导通后的管压降很低,一般小于1V。此后电容器Cl通过e、b1结和R4放电,当e极电压达到一定值时,单结晶体管恢复截止,继而电容器C1又开始新的一轮充放电这样周而复始,而通过调节W1便可调节C1的充放电时间,从而来改变单结晶体管e、b1在每一个脉动直流电源周期内的导通的次数.从而改变单向晶闸管在每一个脉动直流电源周期内的导通角,从而实现对发光二极管亮度的调节(图7和图8分别是发光二极管调为最暗和最亮时E点的波形图.E点低电平成分越多发光越亮)。
