用LS7535组成的调光电路

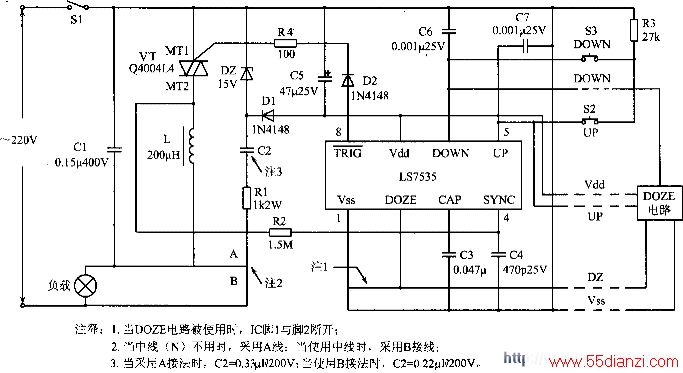

    灯亮度通过uP和DOWN开关闭合来设置，R1、C2、DZ和C5为芯片提供15V的电压，R2和C4用作SYNC输入AC信号滤波和电流限制，C3用于IC内部PLL滤波，R3用于限制在按钮开关接通时脚VSS与uP和DOWN脚之问的电流，Cl和L组成射频干扰（RFI）滤波器，R4和。D2用于限制IC输出（TRIG）与双向晶闸管（VT）门极之间的电流，C6和C7用于消除在uP和DOWN输入上来自双向晶闸管的耦合开关瞬态噪声。

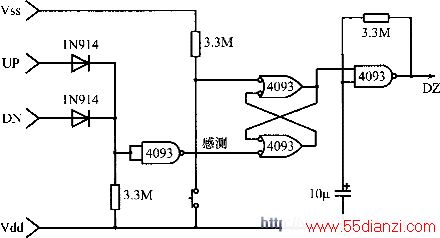

    当使用DOZE电路时，可采用右图所示的电路。该电路的作用是，在DZ端上产生一个O.04Hz的慢时钟，输入到IC的DOZE脚。如果uP/DOWN输入不被激活，DOZE电路的感测节点处在一个逻辑高电平上。瞬时按下DOZE开关将置位：RS触发器，使振荡器赋能。DZ端上每个时钟的下降沿使灯亮度减小，直到灯熄灭。当灯关掉时，在调光器电路的振荡器不再起作用。当灯通过激活uP输入再一次导通时，RS触发器复位，并且DZ端上的时钟截止。当使用DOZE电路时，IC脚l与脚2之间的连接应断开。

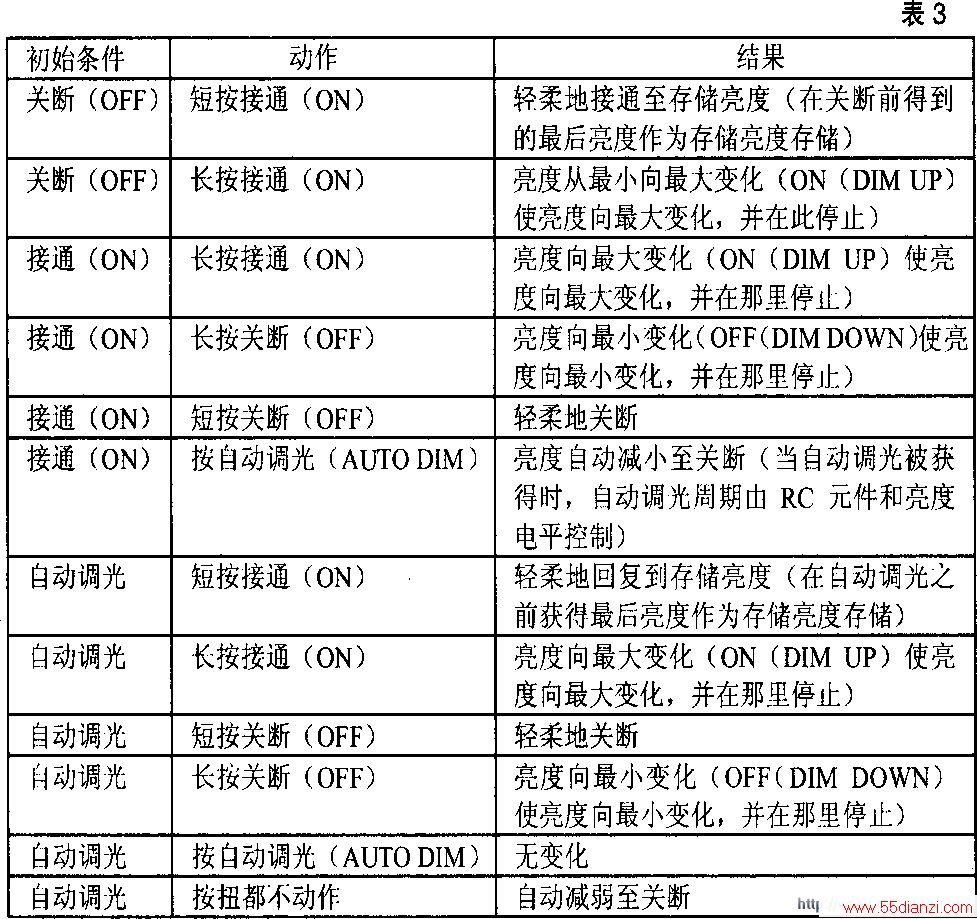

    采用LS7535的墙上开关如图所示。其起始条件、动作和结果如表所列。
