准确预测由泄漏电流引起的PLL 基准杂散噪声

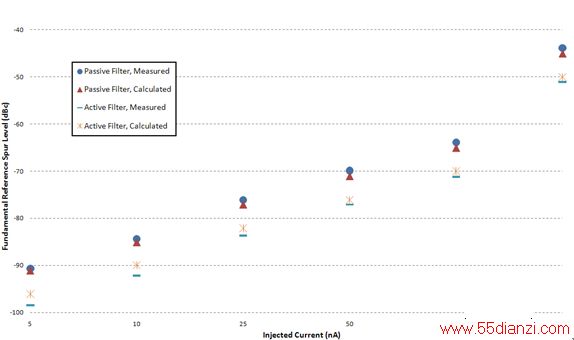

图 8：采用有源和无源环路滤波器时，所测得和所计算的基频基准杂散噪声比较

    表 1 给出了用来产生图 8 测量结果的 PLL 系统之更多细节。

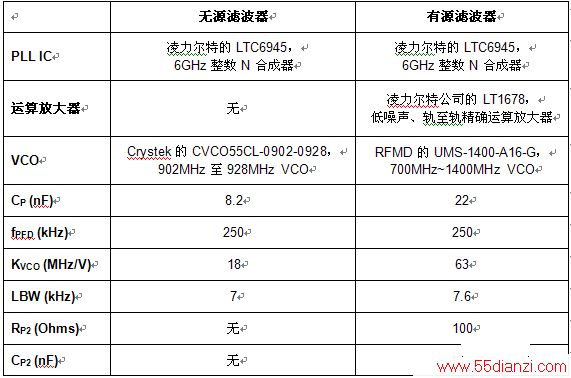

    表 1：用来产生图 8 比较数据的 PLL 系统之细节

    结果汇总

    表 2 汇总了本文得出的等式。

    表 2：预测直至三阶谐波的基准杂散噪声的公式

    结论

    在 RF 系统设计中，整数 N PLL 的工作原理和非理想性是重要课题。基准杂散噪声可能对系统总体性能造成显著的负面影响。一种简单但准确的、预测 PLL 泄漏电流引起的基准杂散噪声的模型可能成为有用的工具，可以节省时间，并减少电路板修改次数。运用本文列举的电路得到的测量值验证了推导出的模型的准确性。

www.55dianzi.com

    附录：用窄带 FM 等式推导出的杂散噪声与载波之比

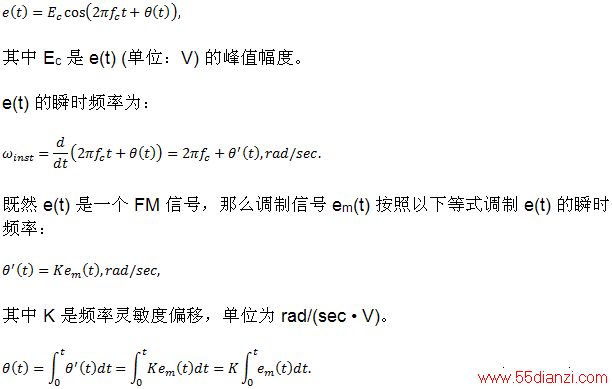

    考虑以 LO 频率 fc (单位：Hz) 为中心的 FM 信号。该信号可以表示为：

    就本文而言，调制信号是一个音调 —— 锯齿波傅立叶级数的分量之一，由以下等式给出：

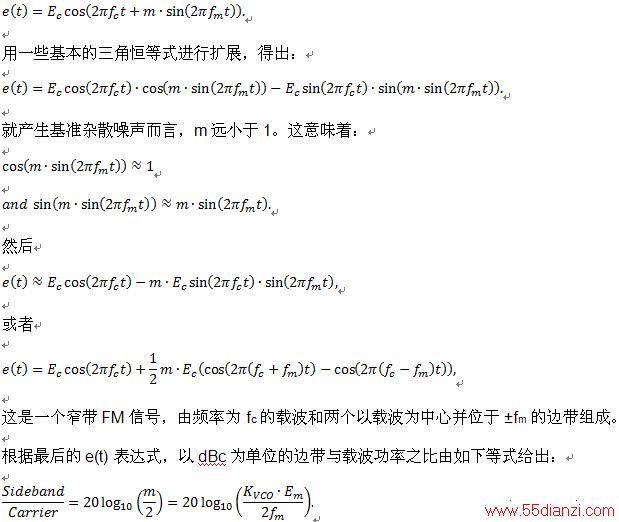

    然后，e(t) 可以表示为：
