立体声解码电路

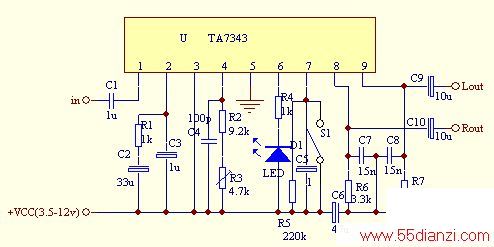

    现在的市售的国产收音机包括一些品牌的品种，其制作一般外观上很精美，而且多波段接收，但是很少有立体声接收功能，这对一些喜欢欣赏高品质的立体声音乐的爱好者来说也是一个缺憾，以下是用东芝的TA7343集成电路制作的立体声FM解码电路。该集成电路采用SIP9封装。

    TA7343的供电电压为3.5--12v,具有制作元件少，不需外接分离度调节元件，仍能保持较高的声道分离度，一般为45dB。

    解调电路说明：2脚外接PLL部分的相位检波输出年需的LPF电路，４脚外接的PLL部分ＶＣＯ外接频率微调电路和振荡充放电电路，8脚和9脚为立体声音频信号输出。

    用该电路配合新型调频集成ＴＤＡ７０２１电路，可以做成高性能微型调频立体声接收机。
