锁相环式调频立体声解码器LM1800

    1．结构框图与内电路

   LM1800的内电路原理图如下图所示。它较多地采用了双差分模拟乘法器和多极品体管等新电路、新元件，集成度较高。下图是它的内电路结构框图。

    由调频鉴频所得的立体声复合信号从LM1800第1脚注入，经IC内隔离放大器前置放大后分两路输出：一路直接送至1C内由双差分模拟乘法器构成的立体声解码器的输入端，作立体声开关解码的复合信号；另一路由IC第2脚取出经外接耦合电容C7（0.033μF）送至TC第12脚。这两路输出信号分别加至lC内正交相位比较器和同相相位比较器作相位比较。

    正交相位鉴别通道由正交相位比较器、直流放大器、76kHz压控振荡器及三个二分频器电路组成。经两次分频并移相90。所得的19kHz正交方波信号送至正交相位比较器与lC第12脚注入的立体声复合信号中19kHz导频信号进行正交相位鉴别。当两者的相位差不是正交或两者频率不一致时，正交相位比较器有（误差）信号输出。这一信号经外接（lC第1413脚间）RC低通滤波器平滑滤波后送至直流放大器进行直流放大，放大后的相应（误差）信号送至压控振荡器，以控制压控振荡器频率，促使其相位和频率朝着误差减小的方向变化。经上述锁相环路反馈控制过程的多次循环，最终使两者实现正交相位的锁定和频率的完全一致，从而保证lC内所得38kHz副载波信号与广播电台原38kHz副载波信号的严格同步。

    同相相位鉴别通道由同相相位比较器、滞后触发器（立体声指示灯驱动器）和电子开关电路组成。经两次分频所得的19kHz同相方波信号送至同相相位比较器与lC第12脚注入的立体声复合信号中19kHz导频信号进行同相相位鉴别。于是同相相位比较器输出一个与导频信号幅度成正比的相应信号。

    当接收机工作于单声道或被接收的立体声信号较微弱时，同相相位比较器的输出还难以使滞后触发器及电子开关进入工作状态，而使立体声解码器工作于单声道状态。只有当接收机工作于立体声接收状态并有足够信号强度时，同相相位比较器的输出驱动滞后触发器和电子开关进入工作区域。在1C内38kHz开关信号加入解码器的同时，南隔离前置放大所得的立体声复合信号也注入解码器，从而在IC第4、5脚获得开关解码后的左右声道立体声音频信号的输出。与此同时，1C第7脚外接立体声指示灯也被驱动点亮，以反映广播电台信号中19kHz导频信号的有无及强弱。

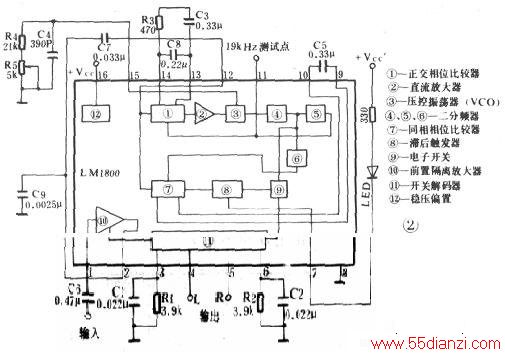

    2．性能参数与应用电路LM1800的典型应用电路如图2所示。经接收机高频、中频放大及调频鉴频所得的立体声复合信号，由隔直耦合电容C6(0.47μF)注入IC第1脚进行立体声解码。经IC内隔离放大后的导频信号由IC第Z脚经外接耦合电容C7（0.033μF）送至lC第12脚作相位比较器的输入信号。接于IC第13、14脚的R3(470Ω)、C3(0.33μF)构成锁相环路的低通滤波器，它的带宽和外来导频信号的大小将决定整个锁相环路的捕获范围。接于lC第15脚与地之间的R4(21kΩ)、R5(5kΩ电位器)、C4(390pF)是压控振荡器(vco)的外接RC充放电网络。调节微调电位器R5可调整vc0电路的固有振荡频率。

    经LM1800解码后的左、右声道信号由IC第4脚和第5脚输出。lC内电路采用对称的射极输fl{器电路结构形式，所以具有较强的带负载能力。lC第3脚和第6脚外接R1、R2(3.9kΩ)及Cl、C2（0.022μF）为ic内烈蔗分Jr父解码器埘称输H：级的集电极负载网络。

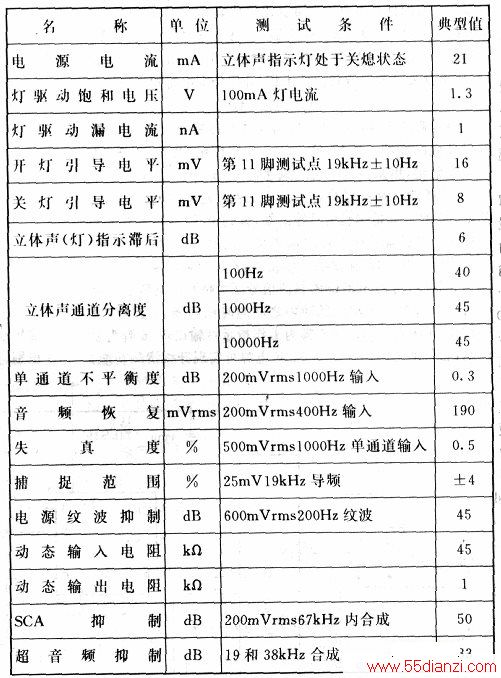

    LM1800的主要电性能参数如表所列。它调试起来较为简便。首先调整其锁相环路，以获得与原立体声复合信号中导频信号完全同步锁定的38kHz再生副载波开关信号。接着在lC第11脚接上频率计数器，以检测IC内19kHz信号的频率。然后由立体声多路信号发生器注入组合信号，并对vc0固有振荡频率调节电位器R5进行细心调节，直至频率计数器读数为19kHz士10Hz。当无测试仪器人工手调时，可根据IC第7脚外接的立体声指示灯被驱动点亮的程度来判断调试的好坏。最后接上立体声解码器的后续电路（即左，右声道对称的音频电压、功率放大器）即可获得满意的立体声接收解码效果。

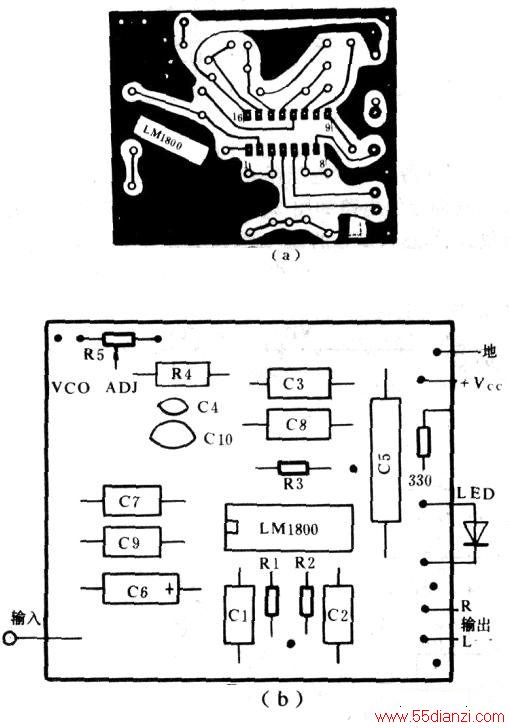

    LM1800典型应用电路的印制板图如下图所示，供读者设计制作时参考。
