锁相环式FM立体声解码集成电路，由输入放大、锁相电路、导频信号检波、触发器、立体声开关、解码电路和稳压电源等电路组成，其封装形式有单列9脚、双列14脚和双列16脚之分。笔者在长期检修中发现，虽然FM立体声解码集成电路型号众多，但外围引脚所接元件基本相似。
下面着重介绍立体声解码块双列14脚和双列16引脚IC的互换。这两类IC的引脚功能见下表。
14脚
引脚功能
16脚
引脚功能
1
VCC
1
Vcc
2
复合信号输入
2
复合信号输入
3
放大器输出
3
放大器输出
4
L声道输出
4
L声道输出
5
R声道输出
5
R声道输出
6
立体声LED
6
立体声LED
7
地
7
地
8
低通滤波
8
分离度调整电阻
9
低通滤波
9
强制单声道控制信号输入
1O
19kHz检测点
10
低通滤波
11
鉴相器输入
11
低通滤波
12
锁相环滤波器
12
19kHz检测点
13
锁相环滤波器
13
鉴相器输入
14
压控振荡器阻容网络
14
锁相环滤波器
15
锁相环滤波器
16
压控振荡RC网络

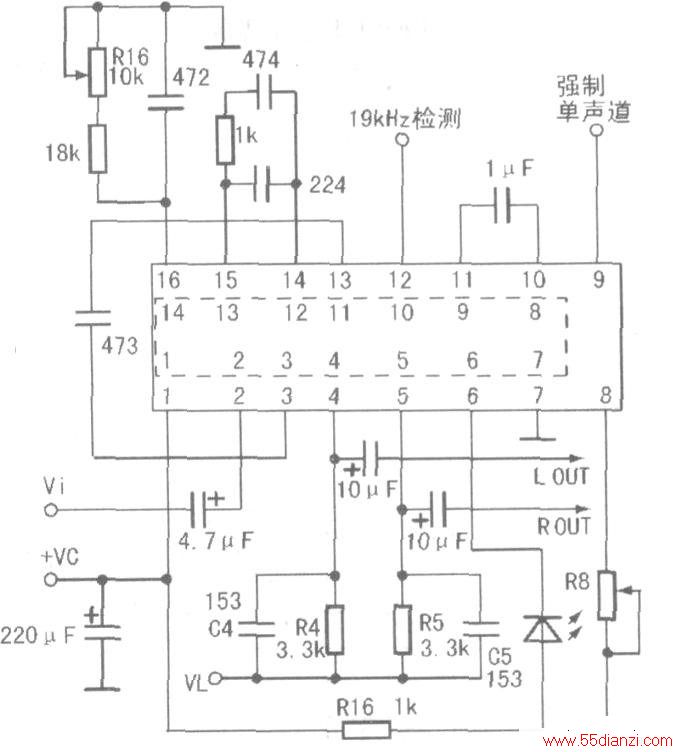

锁相环FM立体声解码集成电路如图所示。14脚IC没有16脚IC的(8)、(9)脚功能。对比各种典型应用电路及元件参数，发现相互代换时要变动的地方有四处：
1．电源电压值；2．解码块(4)、(5)脚外接元件R4、R5、C4、C5的参数；3．Vl端是地还是接正电源；4．分离度调整的可变电阻R8的取值。
因电路其他地方基本相似。即使部分型号立体声解码块应用电路及引脚外接元件取值略有不同．也不会影响电路的正常工作。
在下表中列出了部分常用的信号解码块不同之处。代换时。尽可能找接近的型号，对不同之处应作相应的改动。代换后，应仔细微调R16，使立体声指示灯LED亮，再微调R8，使L、R声道分离良好。
Vcc(V)
VL
R8(Ω)
ANll5
12～16
Vc
AN362
6．5～16
地
5k
AN363N
12～16
Vc
5k
AN7140
6～12
地
27k
BA1310
8～14
Vc
BA1320
3．6～14
地
1k
BA1330
3．6～14
地
1k
BA1335
3．3～10
地
1k
HA11227
4～16
地
220
HA1136
5．8～12
Vc
HA1156W
6～12
Vc
LA3350
8～12
Vc
300
LA3361
3～16
地
1k
LA3365
3～16
地
1k
M5153P
8～14
Vc
SN76115
5～12
Vc
TA7604
3．5～12
地
100
TA71570P
4～12
Vc
ULN2110A
3．5～12
Vc
UPC1026AC
4～12
Vc
说明：1．R8阻值栏画“-”为双列14引脚IC。
2AN7140(4)、(5)脚外不接R4、R5，且c4、c5接地。
当用双列14脚集成块代换16脚集成块时，原(8)、(9)脚空出不用；用16脚集成块代换14脚集成块时．应在(8)脚外接上可调电阻，并将(9)脚接地。
