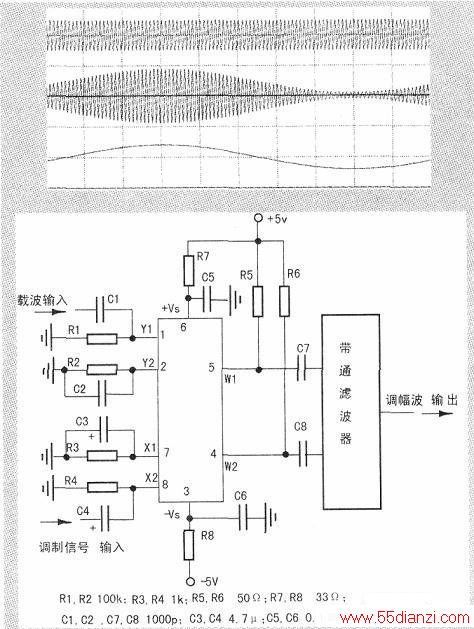

下图是用AD834模拟乘法器制作的调幅电路，为了便于观测波形，将载波频率降至100kHz。
信号频率为1kHz。乘法器往往是差分输入，实际信号是单端输入，另一端接法见下图中的R2，C2，R3，C3，以保证和R1，C1，R4，C4，保持平衡。乘法器输出是双端电流输出，需要接规定的上拉负载电阻R5，R6，形成输出电压，通过电容C7，C8耦合接到LC谐振电路或表面声滤波器，最后得到单端的调幅波输出信号。实际载波可以高达数百兆。
