IGBT模块使用DC斩波器时发生损耗的计算方法

IGBT模块使用DC斩波器时发生损耗的计算方法

点击数:7253 次   录入时间:03-04 11:37:01   整理:http://www.55dianzi.com   驱动电路及控制电路

  使用DC斩波器时,可以将IGBT或FWD中流过的电流认为是连续的矩形波,从而简单地进行近似计算。如图即表示近似的DC斩波器的波形,集电极电流为IC时的饱和电压、交换损耗分别为VCE(sat)、Eon、Eoff,FWD正向电流为IF时的通态电压、反向恢复损耗分别为VF、Eon、Eoff,发生损耗可如下计算:
  IGBT发生损耗(W)=稳态损耗+开通损耗+关断损耗
  =[t1/t2×VCE(sat)×IC]+[fc×(Eon+Eoff)]
  FWD发生损耗(W)=稳态损耗+反向恢复损耗
  [(1-(t1/t2)×IF×VF)]+[fc×Err]
  实际上,直流电源电压和门极电阻值等条件与说明书上记载的内容可能有差异,在这种情况下,可以按照下面的规则进行简略计算。
  ·直流电源电压Ed(VCC)不同时
   通态电压:不受Ed(Vcc)影响
   交换损耗:与Ed(Vcc)成比例
  ·门极电阻值不同时
   通态电压:不受门极电阻值影响
   交换损耗:分别与交换时间成比例,取决于门极电阻值

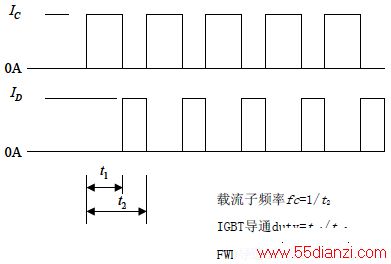

DC 斩波器波形
