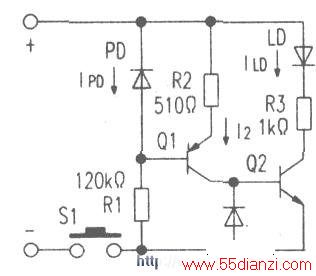

LP-LD1的激光二极管激励电路

　　它来自一个便宜的激光指针器。象其他分立件激光二极管驱动器一样，一只单个的PNP晶体管用于反馈电路调节激光二极管电流。不过，现在各种各样的光反馈技术被使用．似乎没有真正的基准。因此，输出功率将取决于电池电压，通常是4.5V DC以及02的增益。
　　
　　有一部分大概已经被省去。至少，有一齐纳管或者类似的基准源跨在02的C-E端，也许有些滤波电容以防产生振荡。当时相信这种设计，光输出功率取决于电池电压。
　　
　　不可思议的是被驱动晶体管的增益竟直接受影响。或许它消耗电流正常，但是实际工作点Q1几乎处于截止，它的增益将不是关键性的。
　　
　　作为消遣，分析如下：
　　
　　Ipd=输出功率(毫瓦）*x(这里，X是监控器光敏管的灵敏度，μA/mW)。
　　
　　II差不多等于lpd（减去Ql的基极电流）。
　　
　　V(R1) =11+ RlV(R2))=V（电池）-V(R1) -0.712= V(R2) /R2
　　
　　工作点将稍微依赖于Q1和Q2的增益，但是如果它们的Hfes高，在给定的电池电压下，激光输出功率将相当恒定。
