GLP-LD1的激光二极管驱动电路

　　这里叙述的是CW绿色DPSS激光指针器的电路图．
　　
　　此指针器是一涂覆金铬合金且具深蓝色外壳的精美物品。
　　

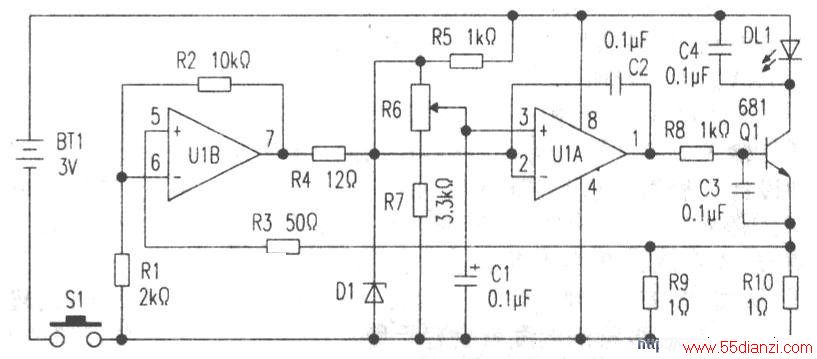

　　绿光激光指针器二极管驱动器电路图如下图所示，它是一个基本的双运算放大器恒流驱动器。除了C4所有部分的元件数值度都标注或者测量。因为我不能冒险把一台电容计跨接于激光二极管。但是C4看起来与其他电容相同，以μF为单位。Dl和Cl提供软启动，指针器好像不介意反极性连接。
