GLP-LD2的激光二极管激励电路

　　这里描述的绿色DPSS激光指针器驱动器原理图就是埃德蒙科学模型L54-101绿光激光指针器。它是脉冲模型工作的。大约以4.5kHz50%的占空因数操作。驱动器印板是由BWTek公司设计的。
　　

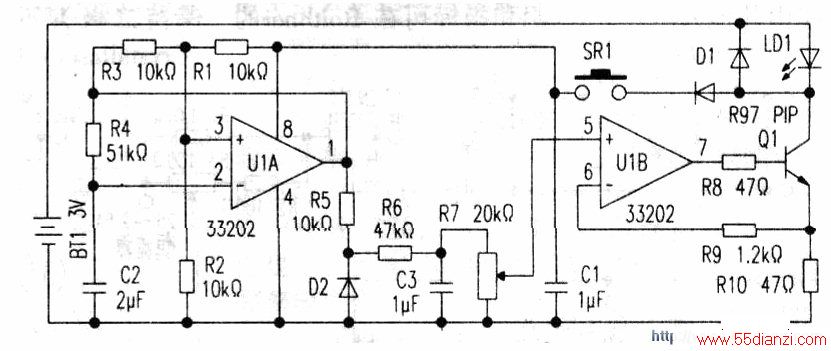

　　该绿光激光指针器二极管驱动电路如下图所示。使用低电压的33202双运算放大器。它配置成方波振荡器提供恒流驱动器。电容器的部分数值，因为没有任何生产标称值，全部由数字表猜测的。
