LP-LD3的激光二极管驱动电路

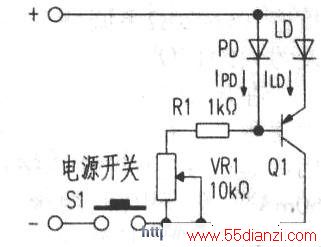

　　这是一个简单的电路，见下图所示。
　　
　　这样的话，下面的方程式确定功率输出：

　　式中：
　　
　　* Vbatt=在负载下的电池电压。
　　
　　*Ipd=光敏电二极管总电流。
　　
　　*rld=跨在激光二极管上的电压。
　　
　　*Vbel= Ql基极一发射极之间的压降。
　　
　　因为-Ipd与光功率输出成正比，像上述LPLD1和LP- LD2 -样，亮度依赖于电池电压。
　　
　　这样的话，由于设置门限低于2V~2.5V都无大碍，但作为Vld和Vbel更具有非线性关系，输出功率的增加将基于Vbatt /(R1+ VRl)。这个电路在3V上工作，但是4.5V好像是获得恰当输出功率的推荐值。
