逻辑信号的长延时电路

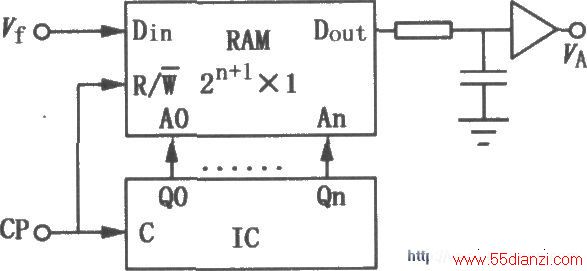

如果想要使串行输入逻辑信号Vt延时输出，则可以采用如图所示的电路。此电路采用一片RAM和一片二进制计数器，二者采用同一时钟信号CP。在时钟信号前半周期内，计数器内容加1，其输出作为读出数据的地址。在时钟信号后半周期内，新的输入内容Vf写入到同一单元，此信号须经过td=2n 1Tcp时间才被读出，此处Tcp为时钟信号周期。
