CCl020 ASK/FSK/GFSK 848～940 MHz/424～470 MHz低功率收发器

    CCl020为极低耗、极低电压的无线应用而设计的单片UHF收发器芯片。CCl020符合EN 300 220及FCC CFR47 15部分标准。它主要应用于ISM(工业、科研和医疗)频带和在426/429/433/868/915 MHz频带的SRD(Short Range DevICe—近距离设备)中，也可以经编程后用于频率为424～470 MHz和848～940 MHz的多信道设备中。CCl020特别适合窄带系统、跳频系统应用，也适合AMR一自动抄表系统、无线保安及防盗系统、家居智能化和低功率遥感勘测应用。 主要技术特点如下： ·工作频率为424～470 MHz和848～940 MHz； ·ASK、FSK和GFSK数据调制方式； ·数据传输速率高达153.6 Kb/s； ·灵敏度可达-119 dBm(在12.5 kHz带宽的信道中)； ·电源电压为2.3～3.6 V； ·电流消耗：接收模式为17 mA，发射模式为24 mA(P=2 dBm)，低功耗模式为0.2μA； ·主要的工作参数可以通过串行总线接口编程，如输出功率、频率及AFC等； ·采用基于Chipcon公司Smart RF技术的0.35μm CMOS工艺制造； ·提供便于使用的CCl020数据设置软件和开发工具箱。

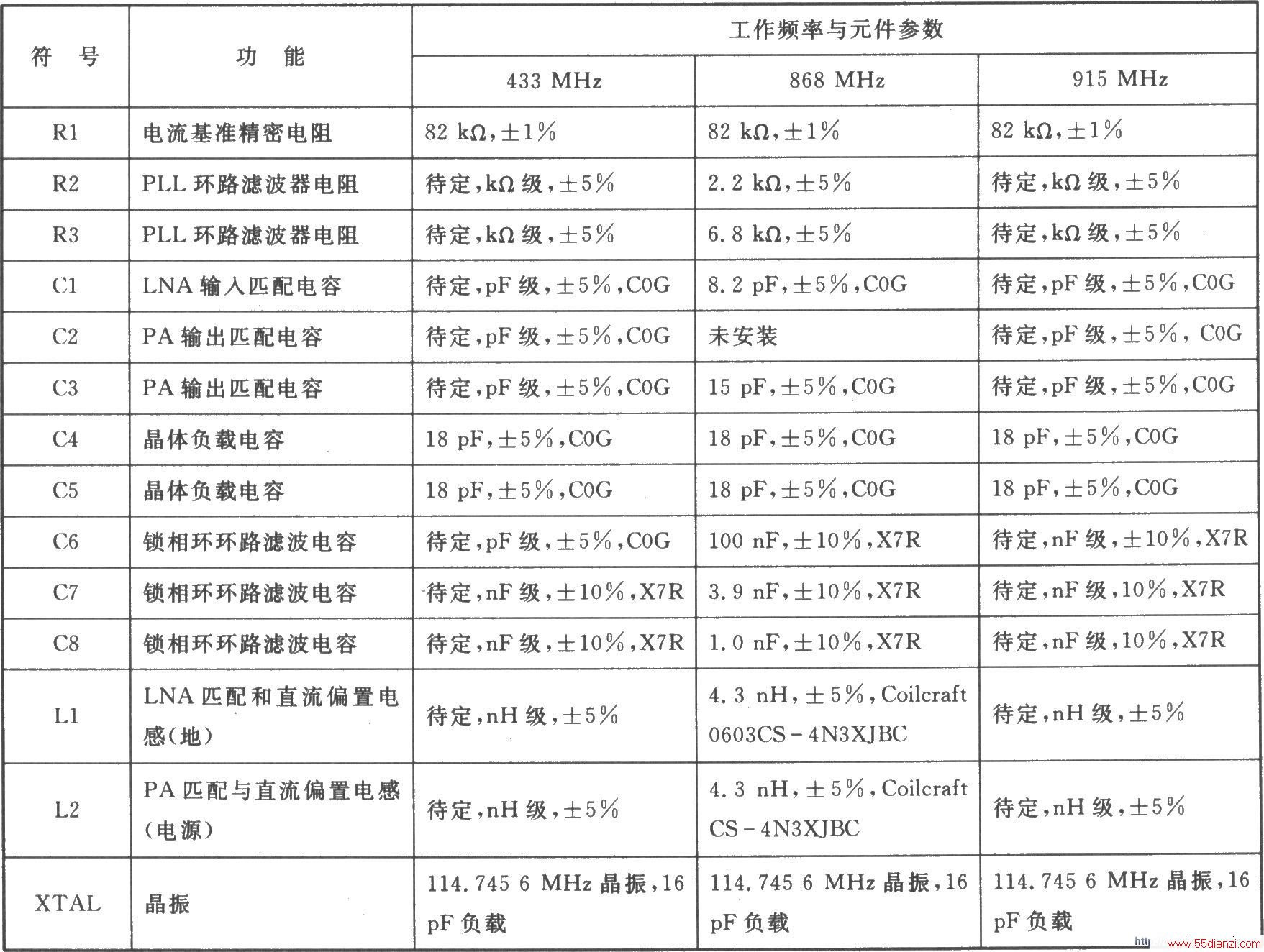

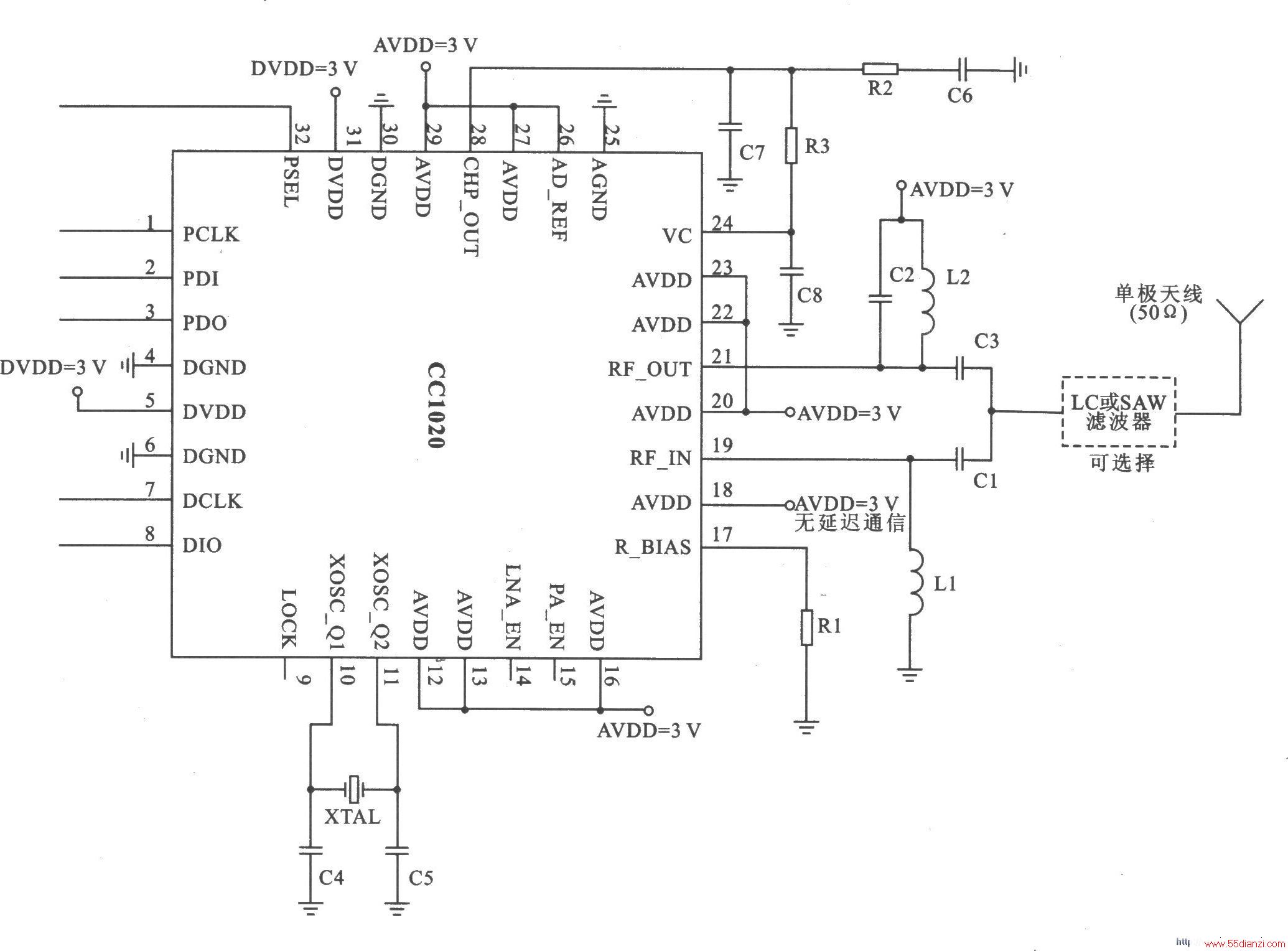

CCl020应用电路 CCl020应用电路元器件功能与参数
