CCl070是一款为低功耗和低电压无线应用设计的UHF单片发射器，符合ARIB STDT-67、EN 300 220和FCC CFR47 Part l5标准。它特别适合在12.5 kHz或25 kHz带宽的窄带频道中应用。通常，CCl070用于窄带低功率UHF无线数据发射、轮胎气压监测系统、自动仪表读数、无线警报和安全系统、家庭自动控制和低功率遥测等领域。 主要技术特点如下： ·工作频率在ISM和SRD频段中的915 MHz、868 MHz、433 MHz、429 MHz、426 MHz、402 MHz等频点，或者通过编程在940～804 MHz和470～402 MHz范围 内以其他的频率进行多信道的工作； ·ASK、FSK和GFSK数据调制方式； ’ ·发射数据速率为0.45～153．6 Kb/s； ·电源电压为2.2～3.6 V； ·输出功率可调，在433 MHz时为-20～10 dBm，868 MHz时为-20～8 dBm； ·最大工作电流为23．5/28 mA(P＝10/8 dBm时)，低功耗模式电流为0.2～1 uA； ·通过编程频率补偿晶体温度漂移； ·需要的外部元件少。

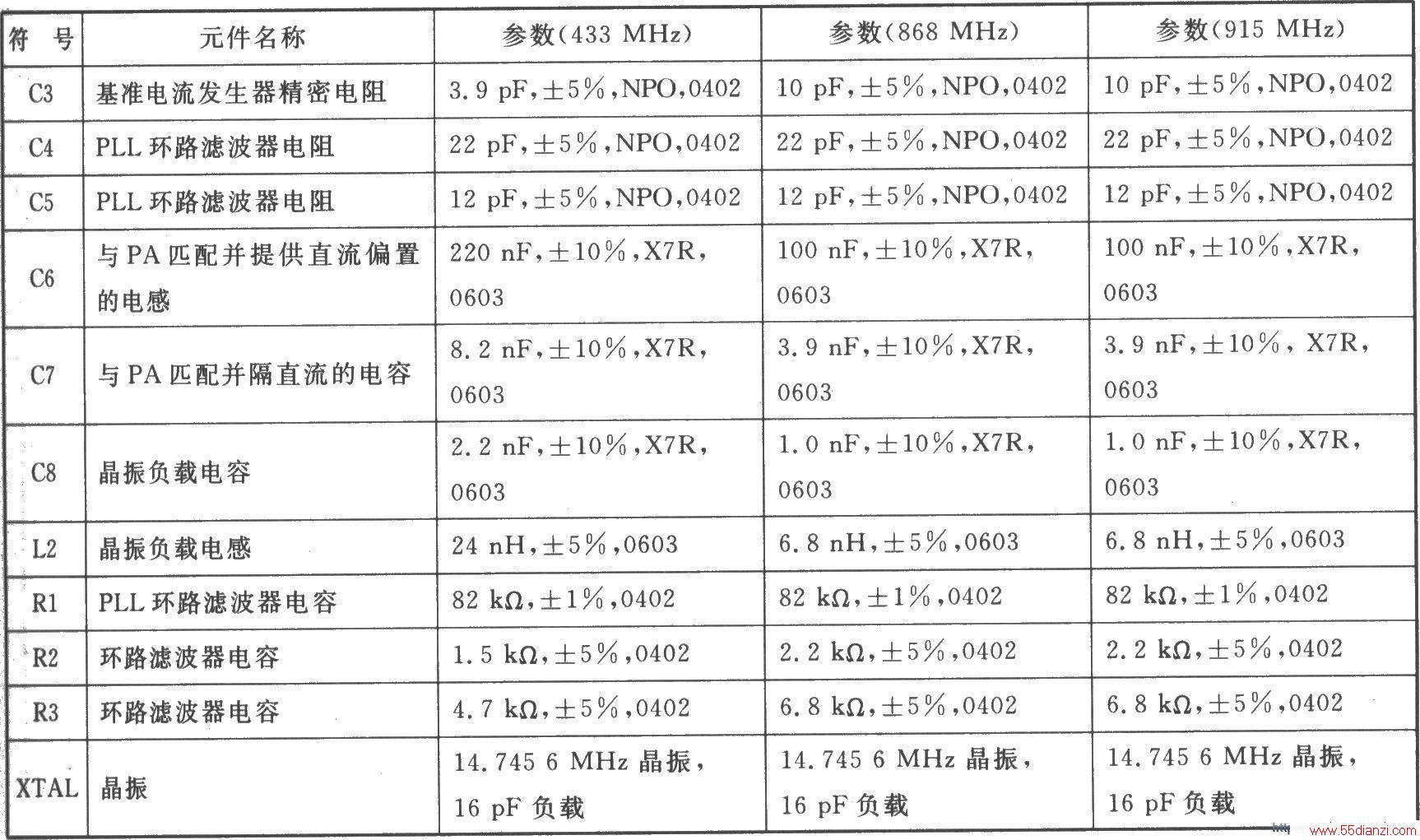

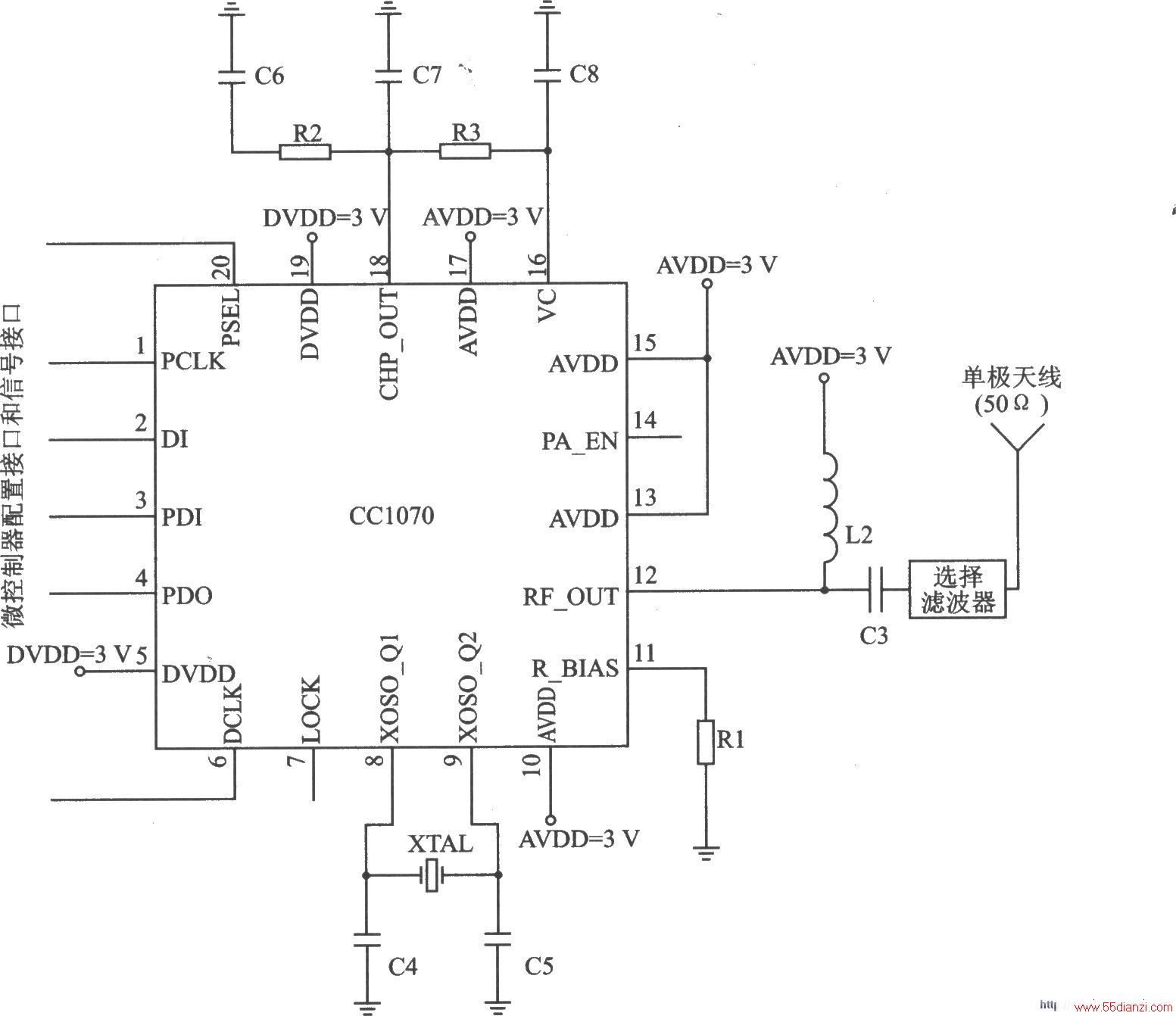

CCl070的应用电路 CCl070应用电路的元器件
