由MAX4223/MAX4228构成的视频线驱动放大器电路

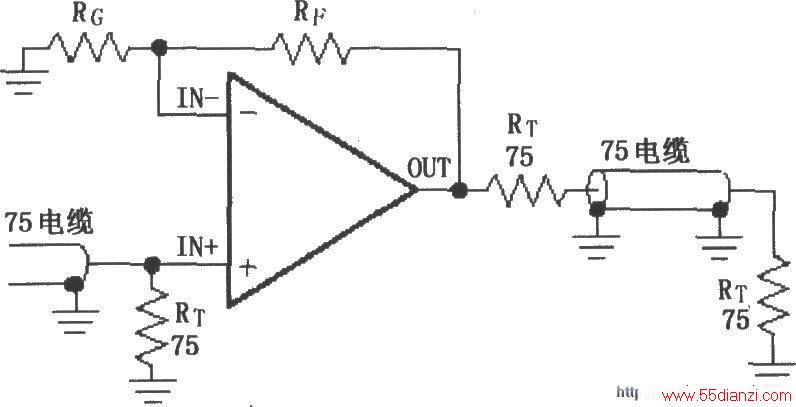

如图所示为由MAX4223～MAX4228构成的视频线驱动放大器电路。MAX4223～MAX4228适用于作为同轴电缆传输线放大视频信号，为了使传输过程反射最小，负载上获得最大功率，选择终端阻抗等于传输线特性阻抗(75Ω)。MAX4223～MAX4228起中间放大作用，将电缆输入的视频信号放大后输出，由电缆线继续传输。在信号传输过程中电缆线的频率响应会有变化。
