由MAX4100/4101构成的单位增益缓冲电路

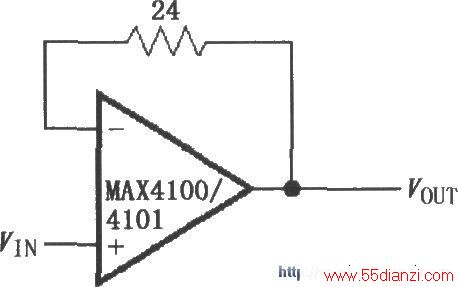

如图所示为由MAX4100/4101构成的单位增益缓冲电路。该电路采用小电阻(24Ω)置于放大器反馈回路中构成单位增益缓冲器,使电路的带宽达到最大,且具有低的过冲和快速建立时间;同时这个电阻可以抑制寄生电感和寄生电容的负面影响,使电路的稳定性最好,还可以减小由于输入偏流引起的误差。VOUT=VIN。
