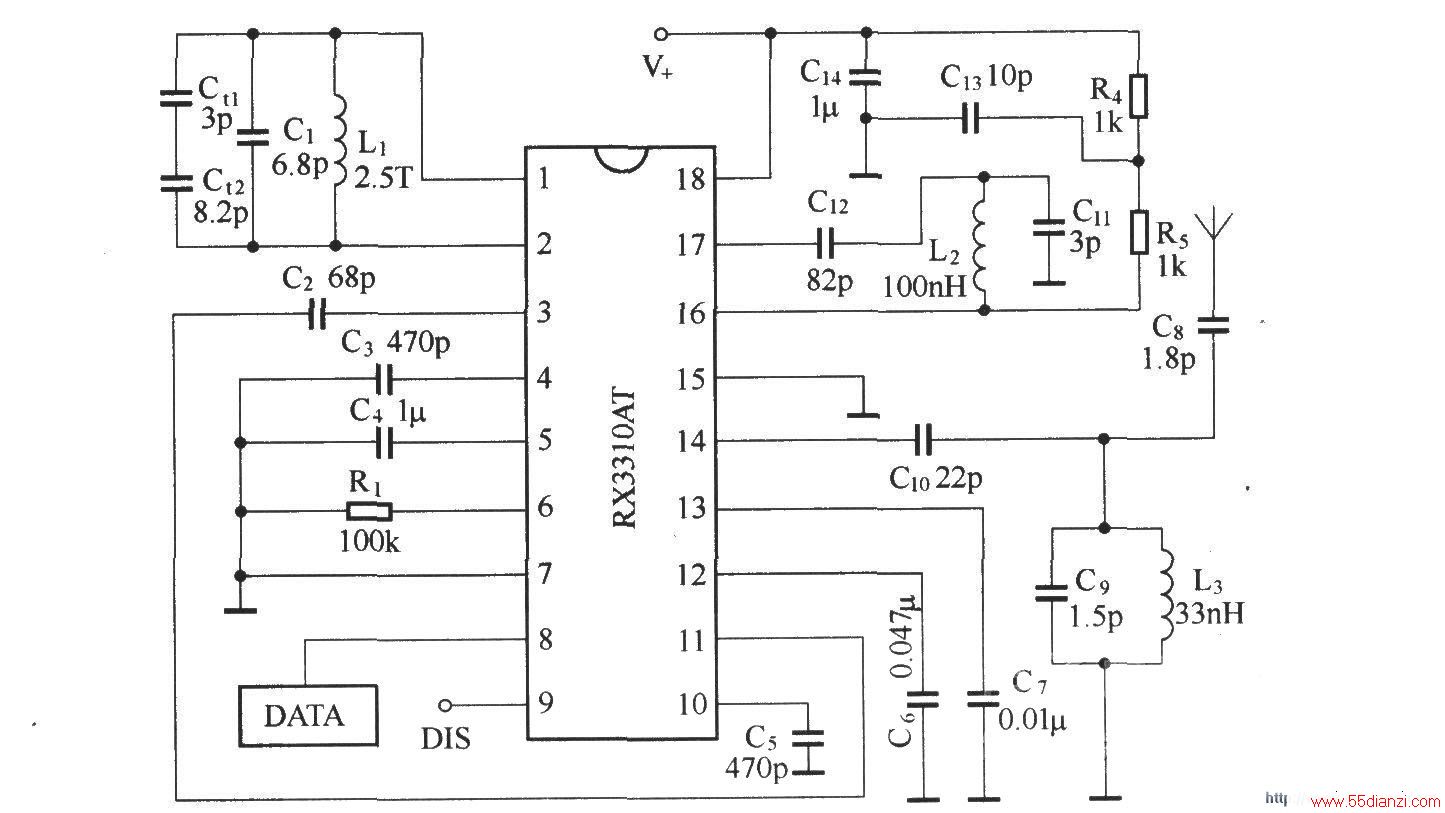

如图所示是一种幅度偏移键控(ASK)超外差式接收模块的原理图，型号为CS906，它的外形尺寸及外引线与CS902完全相同，中心频率为315MHz，可直接代换CS902，但性能远高于CS902。CS906的内部核心电路器件是一只单片超外差接收集成电路RX3310AT。
