音乐闪光外星人电路工作原理

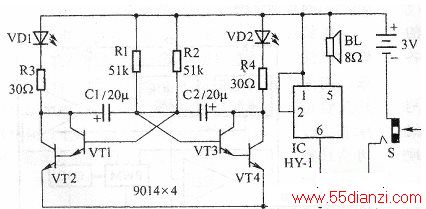

　　音乐闪光外星人的电子机芯电路图如下图所示。
　　
　　电路图的左半部分为闪光电路，由晶体管VT1、VT2、VT3、VT4等组成自激多谐振荡器。它只有两个暂稳态：
　　
　　或者VT1、VT2导通，VT3、VT4截止；或者VT1、VT2截止，VT3、VT4导通。这两个状态周期性地自动翻转。
　　
　　多谐振荡器的左、右两边晶体管的集电极分别输出互为反相的矩形波。在晶体管VT2与VT4的集电极回路中分别串入发光二极管VD1与VD2，则VD1与VD2在多谐振荡器的控制下，轮流交替闪亮。VD1与VD2即是外星人的两眼。
　　
　　为了保证发光二极管有足够的发光电流，要求晶体管的放大倍数β足够大(B>1000)，单只晶体管很难达到，因此本电路中采用了两只晶体管接成达林顿复合管形式，如右图所示。达林顿复合管的放大倍数β=β1×β2，且工作稳定。由于B足够大，R1、R2的阻值可取得稍大，避免了使用大容量电解电容器，缩小了体积，减小了漏电，提高了可靠性。
　　
　　电路图的右半部分为音乐电路，采用了一块音乐集成电路IC，并将其触发端直接接电源正极，只要申L源接通，它便会反复不停地播放乐曲。
