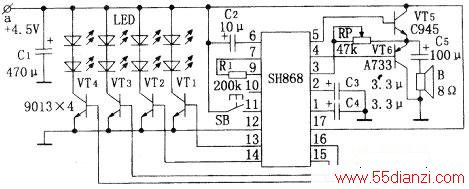

下图是一个用SH868集成电路制作的音乐闪光电路，该电路采用3节干电池供电。可驱动发光管闪烁发光，同时扬声器还能发出芯片内储的电子乐曲声。
SB为功能选择按键，每按一次可选择一种功能，共有7种功能可供选择：1.音乐+四灯随音乐同时跳动；2．音乐+双灯随音乐同时对闪；3．音乐+单灯随音乐跳马跳动；4．音乐+双灯随音乐跳马跳动；5.音乐+四灯随音乐自动跳动；6.四灯自动跳动无音乐；7.四灯全亮无音乐。如果芯片的10脚接正电源，11脚悬空时，功能将在1～4重复动作。
VT1一VT4采用9013型硅三极管，要求B≥100，VT5与VT6要求采用配对的0945、A733型硅三极管，读者也可用特性尽可能一致的9014与9015型硅三极管，要求β值相同，均150左右。LED可采用红色或绿色发光二极管。
RP是用来调整VT5、VT6互补功放电路的静态工作点，可用WH7型微调电阻器。C3、C4为音色调整电容，容量可在2.2—4.7μF间选用，直至音效最佳为止。

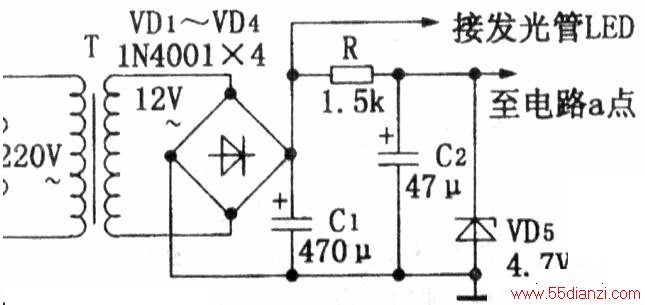

本电路也可以用交流电供电，供电电路见下图所示。T为220V/12V、5VA小型电源变压器。VD1—VD4可用1N4001型整流管，VD5用’4.7V稳压管。集成电路用电取自整流电路的VD5两端，LED则直接取自整流后12V直流电，由于电压较高，每路灯串可用6只发光二极管串联，且每路还可以并联若干个组，在制作时可将这些发光管按自己需要组成各种图案或文字花样。如果每路并联的发光管组数太多，可将三极管VTl~VT4改为单向可控硅驱动。
