简单实用的频率逻辑笔

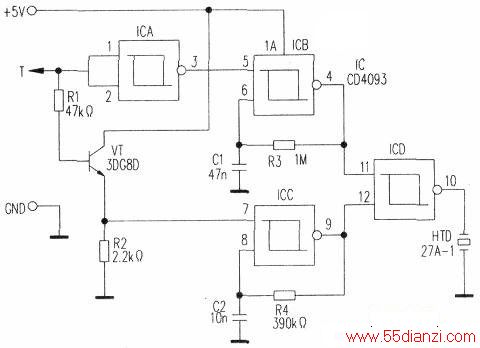

　　电路如下图所示。由4个二输出端与非门，一只晶体管组成，并采用压电陶瓷蜂鸣器发声，根据音调不同判断被测逻辑状态。

　　电路原理：电路中由与非门ICB、R3、Cl组成“0”振荡器，与非门ICC、R4、C2组成“1”振荡器，R3、Cl或R4、C2取值不同时，振荡器的频率也不同。ICB的⑤脚和ICC的⑦脚是控制端，加高电平“1”时振荡器工作，输出矩形波。该逻辑笔的检测状态为：
　　
　　(1)当探针T未检测或检测到“悬空”状态时，I．CA输出“0”（一般认为逻辑门输入端开路时，输入为“1”）。同时VT截止，ICC的⑦脚被R2下拉为“0”，“0”振荡器和“l”振荡器均停振，ICD无输出，蜂鸣器HTD不发声：

　　(2)当探针T检测到“0”时，VT截止，ICC的⑦脚为“0”，“l”振荡器不工作。同时，“0”信号经ICA反相后使ICB的⑤脚为“1”，“0”振荡器起振，产生较低频率（以200Hz～600Hz为宜）的矩形波振荡信号，通过ICD驱动HTD发出低频鸣响；(3)当探针T检测到“1”时间，经ICA反相使ICB的⑤脚为“0”，“0”振荡器不工作，此时VT导通，ICC的⑦脚为“l”，“1”振荡器起振。以1000Hz～1500Hz为宜的振荡信号，经ICD驱动HTD发出高频鸣响：(4)当探针T检测到“CP”脉冲时，相当于“0”、“1”交替输入，“0”振荡器和“l”振荡器轮流输出，HTD产生高、低频率的混合鸣响。

　　元件选用：ICA～ICD选用带施密特触发器的二输入端与非门集成电路CD4093，其内含有4个二输入端与非门，故可满足要求。VT选用3DC8D，取B=80～120，HTD使用27A-1型压电蜂鸣器，图中的+5V、GND分别接被测电路的电源和地。
