IGBT的一种驱动和过流保护电路的设计

　　4 仿真与实验

　　本设计电路在orCAD软件的仿真图形如下：

　　向驱动电路输入，高电平为+15v，低电平为-5v的方波信号。IGBT的输出波形如图3所示：

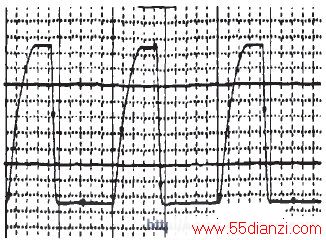

　　图3 IGBT输出信号

　　根据前面的原理和分析，该电路的实际电路输出波形如图4所示：

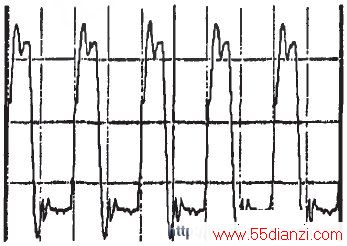

　　图4实际电路输出波形

　　5 结论

　　（1）该驱动电路能够为IGBT提供+15v和-5V驱动电压确保IGBT的开通和关断。

　　（2）具有过流保护功能，当过流时，保护电路起作用，及时的关断IGBT，防止IGBT损坏。

　　（3）本电路的可根据负载的需要动态调节最大电流，可以有很广的使用范围。

　　（4）本设计采用分立元件组成驱动电路，降低整个系统的成本。
