LED开关电源软启动保护电路

　　开关稳压电源的电路比较复杂，开关稳压器的输入端一般接有小电感、大电容的输入滤波器。在开机瞬间，滤波电容器会流过很大的浪涌电流，这个浪涌电流可以为正常输入电流的数倍。这样大的浪涌电流会使普通电源开关的触点或继电器的触点熔化，并使输入保险丝熔断。另外，浪涌电流也会损害电容器，使之寿命缩短，过早损坏。为此，开机时应该接入一个限流电阻，通过这个限流电阻来对电容器充电。为了不使该限流电阻消耗过多的功率，以致影响开关稳压器的正常工作，而在开机暂态过程结束后，用一个继电器自动短接它，使直流电源直接对开关稳压器供电，这种电路称之谓直流LED开关电源的“软启动”电路。
　　

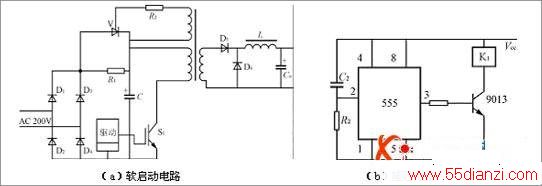

　　如下图所示，在电源接通瞬间，输入电压经整流桥和限流电阻R1对电容器C充电，限制浪涌电流。当电容器C充电到约80%额定电压时，逆变器正常工作。经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R1,LED开关电源处于正常运行状态。为了提高延迟时间的准确性及防止继电器动作抖动振荡，延迟电路可采用图4所示电路替代RC延迟电路。
