基于UC3842的输出过压保护电路原理分析

基于UC3842的输出过压保护电路原理分析

点击数:7189 次   录入时间:03-04 11:41:32   整理:http://www.55dianzi.com   稳压-电源电路

可控硅触发保护电路



  2.光电耦合保护电路

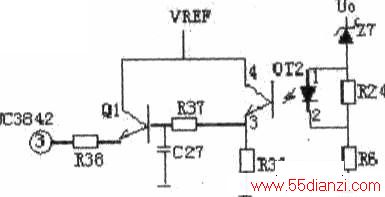

  如下图,当Uo有过压现象时,稳压管击穿导通,经光耦(OT2) R6到地产生电流流过,光电耦合器的发光二极管发光,从而使光电耦合器的光敏三极管导通。

  Q1基极得电导通,3842的③脚电降低,使IC关闭,停止整个电源的工作,Uo为零,周而复始。

光电耦合保护电路

  3.输出限压保护电路

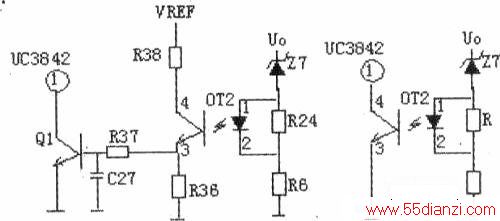

  输出限压保护电路如下图,当输出电压升高,稳压管导通光耦导通,Q1基极有驱动电压而道通,UC3842③电压升高,输出降低,稳压管不导通.UC3842③电压降低,输出电压升高。周而复始,输出电压将稳定在一范闱内(取决于稳压管的稳压值)。

输出限压保护电路



  4.输出过压锁死电路

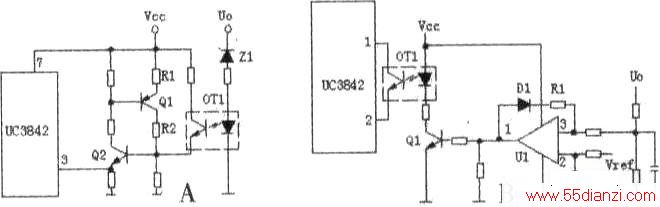

  下图A的工作原理是,当输出电压Uo升高,稳压管导通,光耦导通,Q2基极得电导通,由于Q2的导通Q1基极电压降低也导通,VCC电压经R1、Q1、R2 1更Q2始终导通,UC3842③脚始终是高电平而停止工作。

  在下图B中,UO升高U1③脚电压升高,U1①脚输出高电平,由于D1、R1的存在,U1①脚输出高电平Ql始终导通.UC3842①脚为低电平而停止工作。

输出过压锁死电路
