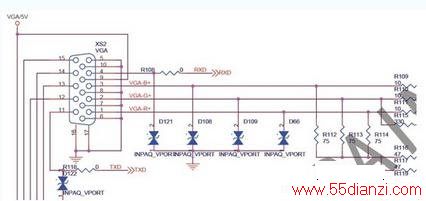

此机开机后，TV、AV及高清输人图像声音都正常，VGA输入识别困难同时少颜色，首先进工厂清空故障依旧，从图纸上我们可以看到VGA信号是直接输到N8(MST9U19A)进行处理，在其输入外围接有输入匹配电阻和输入保护二极管，因该机缺少红色，对应检查输入匹配电阻R114正常，而检查其外接保护二级管D66时发现其已击穿短路，更换后通电试机VGA输入恢复正常。分析该二级管因外接电脑插拔过程中造成击穿短路，从而使红色信号送不到芯片内部处理造成VGA输入少色。应急处理该故障时可将该保护二级管去掉。
本文关键字：海信 颜色问题，维修资料 - 电视机 - 颜色问题
