创维6S19IW液晶电视，图像彩色不对，人脸为蓝绿色的（俗称鬼脸），伴音正常。

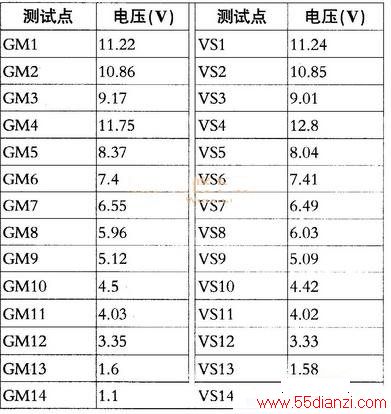

以前修过此类故障，原因是伽马电压异常引起的，记得是逻辑板上的伽马校正电路芯片AS15损坏。开盖检查，发现该机没有单独的逻辑板（屏型号是TPT260Bl-L11），上屏线直接与屏体上的线路板相连。检查该线路板，发现标有GM1-GM14的测试点，这应该就是伽马电压测试点，实测电压见下表。
从表中可以看出，GM4电压不符合阶梯电压规律。查看电路，板上并没有AS15芯片，GM4电压来自型号为EC48324-FV的贴片IC的14脚，实绘出相关电路如下图所示。以前见过用四运放LM324担任伽马芯片的逻辑板。分析后认为该芯片也应是四运放，后来查资料证实其引脚功能和LM324一样。根据线路知道该运放接成射极跟随器形式，12脚（VS4）为基准电压端，14脚电压应该很接近12脚电压，可实测得12脚电压为12.8V，竟然高于电阻R102的前端输入电压（12.35V），这只有一个可能：该芯片12脚和供电端④脚之间漏电。另外，14脚电压11.75V明显异常，表明该组运放可能也坏了。
断开该组运放12～14脚再开机，发现人脸颜色正常了，但屏幕慢慢发白，后来白到图像都不见了。再次测量GM4电压，发现该点电压是8.43V、VS4电压是8.34V，已经符合阶梯电压规律。EC48324-FV的另外二组运放并联为VCM供电，怀疑这二组运放也有问题。开机时测VCM电压，发现该电压从6V起慢慢开始上升，同时图像也慢慢发白，当电压高到7.5V时，已经看不清图像了。索性拆下EC48324-FV再开机，GM4和GM11电压都正常，但VCM电压仅1V，屏幕发白，看不见图像。将指针万用表置于R×100挡，红笔接地，黑笔接VCM端，阻值为∞（有一个充电现象），此时图像有改善，撤去表笔后图像又慢慢变差，用外加可调电源接到VCM点，开机后调电压发现，当该点电压为6V时，图像鲜艳，色彩完全正常；若VCM电压低于或高于6V，图像都会变白。从上面万用表测试情况看，VCM端所连电路应是一个高阻抗负载，试着用阻值分别为39kΩ、33kΩ的两只分压电阻给VCM供电，获得成功。仔细观察后发现，在开机背光点亮一瞬间屏幕发白但马上正常，应该是VCM端有个充电过程，这完全不影响正常收看。
