本系统按国家标准三级电子吊秤精度设计,满量程最大误差不大于0. 08%。秤的静态精度主要由称重传感器、测量放大器和A/D转换器等硬件保证。根据误差分配和综合理论,选用称重传感器的精度为0. 03%,测量放大器和A/D转换器的精度各不低于0.05%。
1.测量放大器

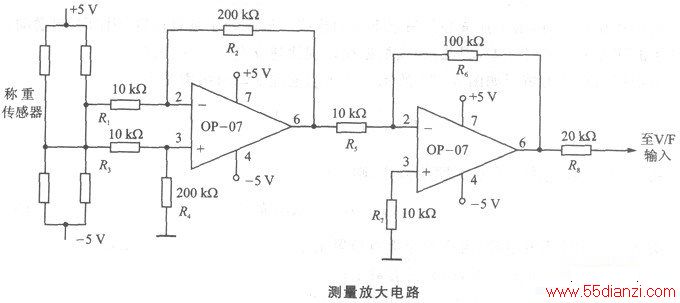

测量放大器电潞如图所示。称重传感器输出的0~18 mV信号经2级放大后至0~3.6 V,以满足V/F转换的需要,总增益为200倍。要求测量放大器的性能为低漂移、高增益精度和较好的线性度,电路中选用了低漂移运放OP - 07AH,它有较好的电特性指标。为保证增益精度,电阻R1、R2、R5、R6选用0.05%精度的精密电阻。
2.A/D转换电路

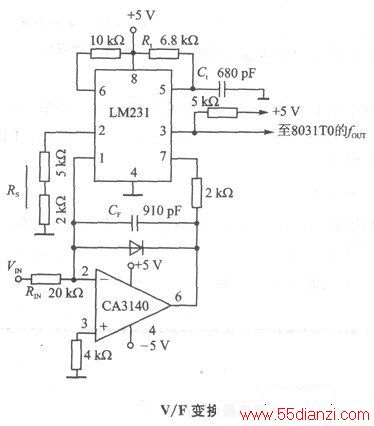

采用由LM231组成的精密V/F变换器,电路如图3- 13所示。LM231精密电压/频率转换器变换精度高;线性度优于0. 01%(当最高使用频率低于100 kHz时);满度温标为±5×10-5/℃;工作温度为- 25~+125℃,较适合本系统使用。图3 -13的精密V/F转换器与单片的V/F转换器不同之处是,增加了运放CA3140和反馈电容CF构成的积分电路。由于电流源(1脚)总是保持地电位,电压也不随输入电压VIN或输出频率fOUT变化,因此可得到很好的线性度(在单片V/F转换中,非线性主要由1脚的输出阻抗造成)。电路的输出频率
根据技术指标,电子吊秤工作温度为-10~+40℃,所以数据采集和发送板在设计时须考虑构成系统的电子元器件在此温度下能正常工作。运算放大器、V/F转换器等重要器件的型号已如上所述。8031单片机中选用TP8031AH.属工业级产品,工业温度范围为-40~+85℃。
3.数据接收与处理板
它是以8031为核心构成的一个微机小系统,结构如下图所示,键盘直接与P,口相连,系统在等待数据输入时,扫描键盘。毛重/净重开关S和去皮键联用,能完成毛重、净重显示。用6只BS247—2A组成6位显示器,其中一位作符号位,只显示负号,称重时使用4位,校验时用5位。6片CD4511实现BCD码锁存、译码、驱动功能。其BCI)码数据输入端挂在P0口上,一次锁存2位BCD码。选通信号分别由74LSl38(1)译码输出Yn、Y。、Yz控制,地址各为5800H~5802H。系统开关(16位DIP微动开关组成)、置数开关(4位.BCD码拨盘开关组成)、功能开关(8位DIP微动开关)都通过三态六74L$244.与P0口相连。74L$244输出控制由另一片74Lsl38(2)输出Y。~Y3控制。其地址各为3800H~3803H。
