这款无接触红外遥控MP3音乐播放器，可实现每天按设定时刻多次自动播放存储卡（SD卡或U盘）上指定音乐的功能，经长期试用，效果不错。该控制方法也适用于其他红外遥控设备。
一、控制原理、功能及应用
MP3播放模块采用U盘、SD卡作为乐曲存储介质，存储量大、曲源丰富，并可方便使用PC录制、编辑、存储，MP3播放实现自动化后，特别适用于需要“长篇大论”的场合，如商用自动语音广告机、农村广播台站的自动播音，展览馆、博物馆自动解说机（可采用人体红外触发解说），学校作息时间的音乐报时等。
下面介绍用于学校作息时间音乐报时的制作方法。
1．电路组成及系统功能
电路框图如附图所示。硬件由单片机、MP3模块、实时时钟、时刻显示、PC通讯、电源管理、音频输出与监听等七部分组成。实现功能：
实时时钟驱动与显示：时钟键盘校时；键盘设定每天30次～60次播放时刻：能在设定时刻控制MP3的播放、延时与关闭，控制指定乐曲播放：设有监听功能和音频输出接口；有ISP下载接口；设有电源管理，包括外接功放电源管理，MP3模块电源管理及监听电路的电源管理。
2．主要控制原理
开机，单片机系统程序初始化后进入查询报时时刻部分。单片机驱动实时数字时钟芯片DS1302计时并驱动8位LED显示时间，周期性取得实时时刻存入时、分（24小时制）变量中。若MP3开机时刻到，单片机通过一端口控制电子开关使MP3得电，并通过另一端口发射MP3遥控关机码，使MP3处于遥控关机状态。系统程序建立并维护一个报时时刻列表，这个列表经用户设定后存人单片机EEPROM中。单片机每次开机时从EEPROM中读出列表数据并存入对应数组。查询程序循环搜寻这个数组，当时分变量的当前值与列表中某数值匹配时，程序进入播放乐曲报时部分。这时，单片机通过端口驱动红外发射管模拟发射MP3的红外遥控编码，控制MP3模块开机并播放指定乐曲。另通过两端口控制使外接功放及监听电路的供电。经一定时长播放延时后，乐曲结束，单片机再发射MP3模块遥控关机指令，并关闭外接功放及监听电路供电，自动返回程序查询部分，继续搜寻匹配时刻，准备下一次报时。这时，MP3模块处于遥控关机或暂停待机状态。
由于是红外线控制，MP3播放部分可用内置模块，也可用具有遥控功能的外置成品MP3插卡音箱、插卡功放等。单片机对MP3播放器的控制分为电源控制与播放控制两部分。即单片机控制MP3播放器电源的供电，同时采用红外遥控方式控制MP3的播放。本文介绍的电路采用的是MP3内置模块。
二、硬件选型及电路设计
1．单片机部分
单片机选用STC89C52RC，该芯片兼容51指令，带有片内EEPROM，抗干扰强、价格低廉(4.5元/片)。选该芯片是考虑到51的单片机精确延时函数较难编写，与时钟频率有关，而STC89C52RC时钟频率较高，当其工作模式在12T/48M或6T/24M时，可以编写出精确的μs级及ms级延时函数，用于遥控码编程。
2、实时时钟部分
选用数字时钟芯片DS1302计时，价格低廉(0.8元/片)、能耗小，支持单片机突发读写，网上有成熟的驱动程序。驱动DS1302需占用单片机三个端口。
DS1302为8脚芯片，①脚5V电源，⑧脚接3V电池，②、③脚接32.768kHz晶振，⑤、⑥、⑦脚接上拉电阻并与单片机PLL、P12、P13口连接，由单片机驱动计时。
3.MP3模块与监听部分
MP3模块与监听部分电路，可选用带遥控功能、无面板的裸板MP3模块成品板，遥控灵敏度要高，配有一体化红外接收头。一般有5只引脚，分别是12V电源、电源地、左声道输出、右声道输出、声源地。MP3的音频输出去监听放大电路TDA2822M，同时两声道径莲花插座输出到外接功放。
4．电源管理部分
原理图中，Q4、Q5、R8、C6、R14组成两个电子开关，其通、断分别受单片机P15、P17口控制，控制管理MP3模块及监听电路电源。
电源管理方案由软件控制执行。
原理图中，三极管01、光耦MOC3020、双向可控硅BTA16-600、电源插座等组成外部功放电源控制电路。在程序报时状态，P14为地电位，Q1导通，MOC3020①脚得电，内部二极管发光，可控硅BTA16-600导通，电源插座得电。在程序查询状态，P14为高电位，Q1截止，可控硅BTA16-600截止，电源插座失电。
5．其余部分
电源部分由变压器、整流管、滤波电容及三端稳压器7812、7805等组成，为电路提供12V、5v电压。选用4位一体LED数码管2片，由单片机的16个口驱动显示天、时、分、秒。为了便于STC89C52RC单片机从PC上下载程序及调试．可增加电平变换电路MAX232及9针串口公头。这几部分电路图略。另找了一个报废的卫星接收机外壳来安装线路板，并利用其按键和显示窗，莲花头等。电路由电源板、主控板及LED显示板三块板等组成。
三、软件编写与调试
1、编程前的准备
(1)测试MP3遥控编码
单片机要发射MP3红外控制码，需测出MP3遥控器各键遥控编码值，因此需要专门的测码器。笔者使用微机和串口调试助手，配合带一体化红外接收头的单片机学习板及红外码接收程序，取得MP3遥控器的各键十六进制红外遥控编码。一般按NEC编码原理，每键遥控编码有4个字节，发射顺序为：2字节用户识别码、l字节键码、1字节键码反码。编程前，将编码以数组形式存入flashROM备用。
(2)待播放音乐的编辑
事先要用电脑对报时的MP3乐曲进行编辑，存入U盘或SD卡。笔者推荐采用一款免费MP3编辑软件ColdWave，此软件是中文版的，功能强大好用，网上可下载。若用于学校作息音乐报时，每天播放30次不同的乐曲，上课提前播1分钟，其他播4分钟。笔者用ColdWave软件将30首乐曲按时长剪辑好。在每首乐曲前加上语音报时部分。为防止MP3在播放时间上的误差而出现杂音，可在每首乐曲加上前导与后置静音各2秒，淡人淡出各5秒。
(3)测试MP3播放器对音乐文件的注册编号
要实现MP3的指定乐曲播放（点歌），须测试MP3对音乐文件的注册号。MP3模块对待播放的音乐文件有注册编号，并与遥控器输入的遥控号码相同。当存有音乐文件的U盘或SD卡插入MP3开机后．MP3会对音乐文件进行检索并注册编号，存入外置芯片中（AT24C02）。至于一个编号与哪个音乐文件相对应，要用遥控器逐个输入号码，进行播放试听测试。测试具体方法详见上期本版《MP3播放器对音乐文件注册编号的测试方法》一文。
2．程序简介
如前述控制原理，程序涉及函数有：时钟芯片驱动函数：LED显示驱动函数；EEPROM读写函数；遥控红外码编码函数及红外码发送组合函数（点歌函数）；时钟校时函数；报时时刻设定函数等。程序全部采用C语言编写。
下面重点介绍程序的红外码编码发射部分。因红外发射编码程序需要较精确的延时函数，而51单片机精确延时函数一般较难编写，所以先介绍延时函数。笔者选用外置24MHz晶振，6T（每机器周期6个时钟周期）工作模式。在此模式下，可编出精确的μs及m延时函数。采用C语言编写的μs级延时函数如下：

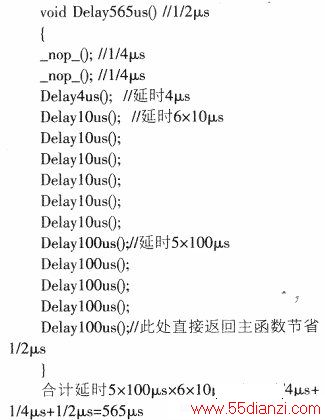

如此层屡嵌套调用，可编出红外遥控码需要的几个延时函数，如565μs延时函数如下。
这些延时函数可在Ke1151软件仿真环境下，通过单步运行观察regs窗口的sec项验证，实测显示0误差。
STC89C52RC内部定时器计数器2为16位定时计数器，经编程设置可作为脉冲信号发生器，从Pl0口输出38kHz的脉冲，并可通过计数器2控制寄存器的TR2位，控制计时器2的启动与停止(TR2=1启动，TR2=0停止)，从而控制Pl0口38kHz脉冲的有无，实现红外编码，省去了编码调制电路。定时器计数器2的初始化程序如下：
Pl0口可用来驱动红外发射二极管发射MP3的红外遥控编码，实现对MP3播放控制。
按NEC的μPD6121红外编码原理，红外编码发射函数如下：
