步步高DL369高清播放机LCD驱动电路原理分析

步步高DL369高清播放机LCD驱动电路原理分析

点击数:7135 次   录入时间:03-04 11:39:06   整理:http://www.55dianzi.com   LD-DVD-VCD-摄录放像

  (1)驱动板组成介绍

  DL369和DL375的最大区别就是LCD驱动的区别,它采用了Terawins公司的T100驱动控制芯片,该芯片集视频解码、彩色延迟、同步分离、时序控制等功能于一体,集成度很高,外围元件少,下图是LCD驱动电路组成方框图。

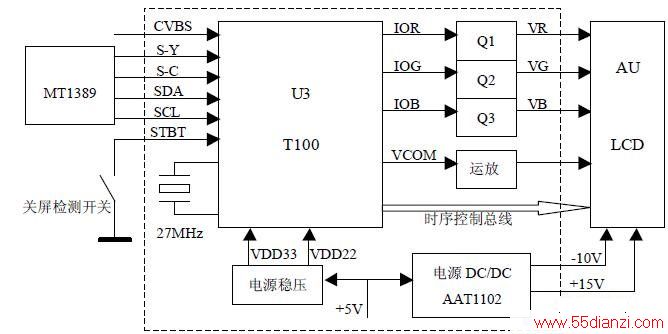

LCD驱动电路组成方框图

  (2)电路分析

  从驱动方框图来看,MT1389 提供Y、C 分离视频信号到T100,同时通过I2C 对T100 进行制式、显示模式的控制,外部视频CVBS 也进入T100 进行视频选择输入。

  在27MHz 时钟信号的作用下,模拟视频信号经过T100 处理成R、G、B 基色信号经IOR、IOG、IOB 端输出,经过三极管Q1、Q2、Q3 放大后直接输入AU LCD 屏作图象显示控制。

  VCOM是从解码芯片到LCD的信号,该信号连接LCD屏所有液晶分子,因此它是信号传输的公共控制端,芯片通过它来控制液晶分子的极性变化。VCOM可以是DC信号,也可以是DC+AC信号,是DC还是DC+AC是由屏的性质决定的,对于dotinversion的屏只能用DC的VCOM,对于lineinversion的屏可以用dc的VCOM,但为了省电,常常用DC+AC的VCOM,对于DC+AC的VCOM一般的做法是,从TCON输出VCOMAC,然后经过OP放大,然后耦合上DC,最后送入屏的VCOM信号,下图是VCOM放大电路。

  主板关屏检测开关直接控制T100(28)脚复位输入脚。在加电后,VDD33通过R54给C76充电,在C76上获得一个低电平,送到T100第(28)脚,使芯片完成复位。

  如果处于关屏状态,SW801闭合,STBT为低电平,使T100复位脚处于低电平状态,T100停止工作,无任何信号输出。

  驱动板电路除了芯片需要VDD33、VDD22等电压,还需要+7.5V、+15V、-10V等电压提供给放大电路和LCD屏。AAT1102是一颗升压控制电源IC,由它组成的电路将5V输入变换成+7.5V、+15V、-10V三组电压,+7.5V给R、G、B放大电路提供工作电压,+15V、-10V给LCD显示屏提供扫描控制电压。

  BL-CTL是解码芯片MT1389用于背光控制的。当主板关屏检测开关闭合后,STBT加到T100使其停止工作,同时将信号加到MT1389第(99)脚,MT1389第(154)脚BL-CTL发出低电平控制升压板关闭高压,关闭背光。与此同时,该信号也加到AAT1102第(3)脚,使AAT1102停止工作,+7.5V、+15V、-10V输出电压消失。
