预加重和去加重电路

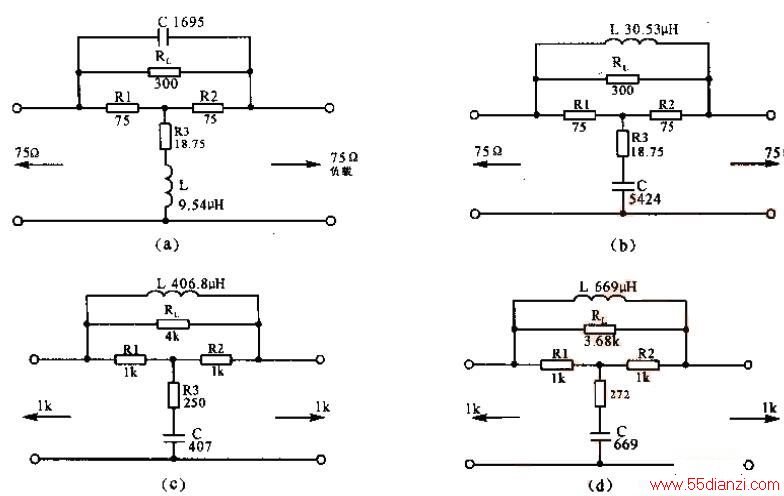

　　为了提高图像信号高频端信噪比和减小输出总杂波，在调频系统中采用了视频预加重和去加重技术。图（a）是CCIR推荐的显影液625行制预加重网络。图（b）是CCIR建议的传送525行的视频预加重网络。图（c）为CCIR推荐的相应于625行制去加重网络。图（d）为适用于525行电视制式去加重电路（匹配电阻为1kΩ）。
