采用AVL1118和AV2020芯片的卫星接收机升级方法

　　该机适用于生产标签有（D）字样的机型。

　　准备工作：一台带winxp或win2000操作系统的电脑、升级线一条（线接法见尾页）

　　操作步骤如下：

　　一、建立连接

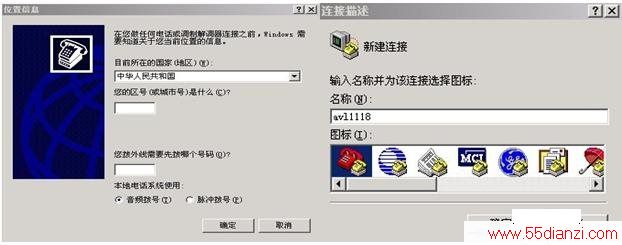

　　点击 “开始”-“程序”-“附件”-“通讯”-“超级终端”，弹出图1，点击“取消”-“是”-“确定”出现图2，任意输入文件名例如avl1118,即建立一个连接。

图1                                              图2

　　二、选择、设置端口

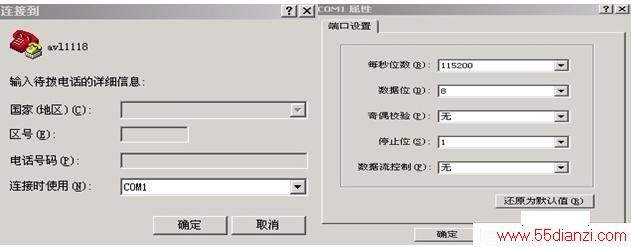

　　点击图2“确认”-“取消”-“是”-“确定”弹出端口如图3，默认COM1,除非计算机有多个串口时需要根据实际连接选择不同端口。图3点击“确认”出现端口设置，参数设置如图4。

　　图3                                                  图4

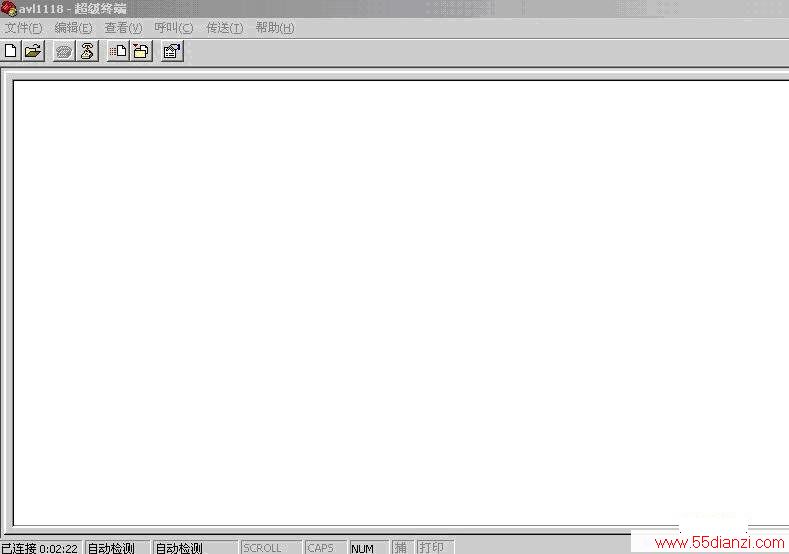

　　三、配置完成。图4点“确认”出现“超级终端”如图5

　　图5

　　四、烧写镜像文件到Flash

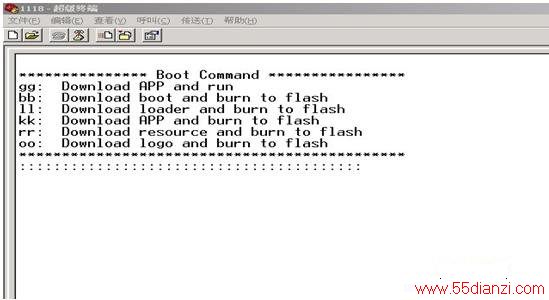

　　连接好要升级的接收机和电脑，按住键盘的“enter”键，打开接收机电源，此时超级终端会有图6所示输出，这时可以放开“enter”键。

　　图6

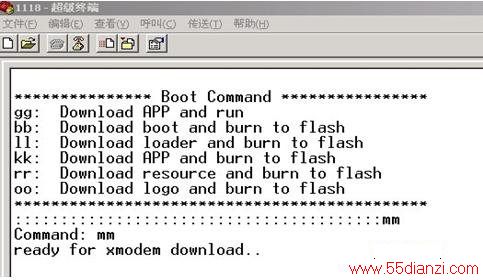

　　按“m”键两次，超级终端准备就绪，如下图7

　　图7

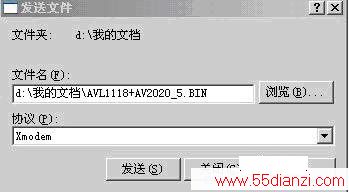

　　单击“传送”出现下面画面（图8），点“浏览”载入需要烧录的文件，协议改为 Xmodem,点“发送”开始烧写程序。

　　图8

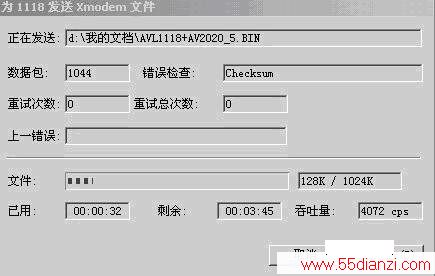

　　烧写过程如下图9，请稍候。

　　图9

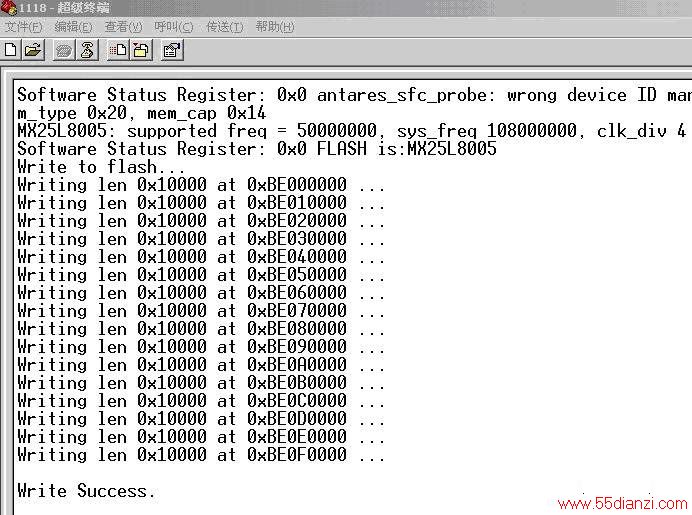

　　进度条完成后跳出下面画面（图10）写如FLSAH;

　　图10.

　　提示Write SuCCess 烧写完成。

　　写好的机器开机测试正常就可以作为母机进行机对机升级了

　　原电脑对机升级线连线图

        用于AVL1118+AV2020方案机型电脑对机接线
