神州牌ST-2000卫星接收机采用的电源是并联式脉宽调制开关电源。

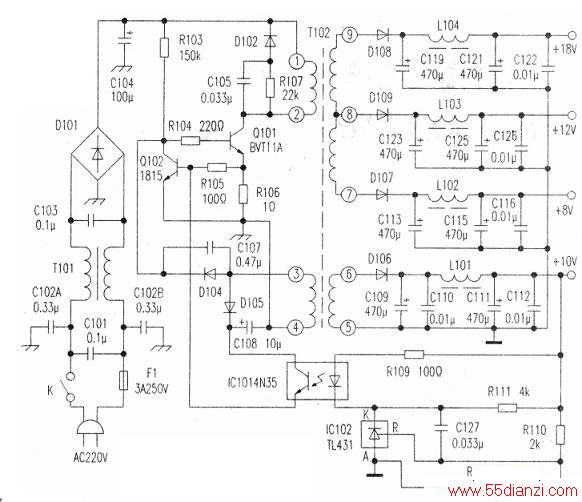

根据实物，将电源原理图绘制如附图。
工作原理如下：220V市电经D101、C104整流滤波后产生+300V直流电压分两路输出：一路通过开关变压器T102的初级绕组①一②加到开关管Q101集电极；另一路通过启动电阻R103加到Q101的基极，使Q101导通，导通后其集电极电流在T102初级绕组上感生电势，由于绕组间的电磁耦合，使绕组③一④产生负的感应电势，③脚的正脉冲经D104、C107、R104加到Q101基极，使Q101迅速饱和导通，在此期间，C107被充电（右正左负）．其两端电位f差升高到一定数值后，使Qlol基极电位降到关断值，迫使Q101关断截止，在Q101截止期间，C107通过Q102的e、c极与T102绕组③一④放电，然后再重复上述导通、截止的振荡，其振荡频率主要取决于C107的充放电时间。
开关电源的稳压调节电路由三端取样集成块IC102、光耦IC101及0102等元件组成，次级绕组+10V电压作为调节的取样电压，正脉冲电压经D105、C108整流滤波后使IC101内的受光三极管有了电源。当由于某种原因使+10V电压升高时，IC102的R端电位升高，K端电位降低，IC101内发光二极管发光增强，经受光三极管去控制脉宽调整管Q102的基极，最终控制Q101使其导通时间缩短，经T102磁耦合后，使次级各绕组输出电压下降。
反之，使输出电压升高，达到稳压的目的。另由D102、C105、R107组成尖峰吸收保护电路，其主要作用是对T102因漏感产生的尖峰电压进行钳位吸收，以保护Q101不被击穿，由R106、R105、Q102还组成过流保护电路。
过流取样电阻R106上电压降大小的变化，经R105送至Q102基极，供过流检测用，当流过开关管Q101c、e结电流超过保护值时，Q102导通，将Q101基极短路至地，使开关电源停止振荡，避免故障进一步扩大。
