美鹰PSR-1000模拟卫星接收机电源工作原理

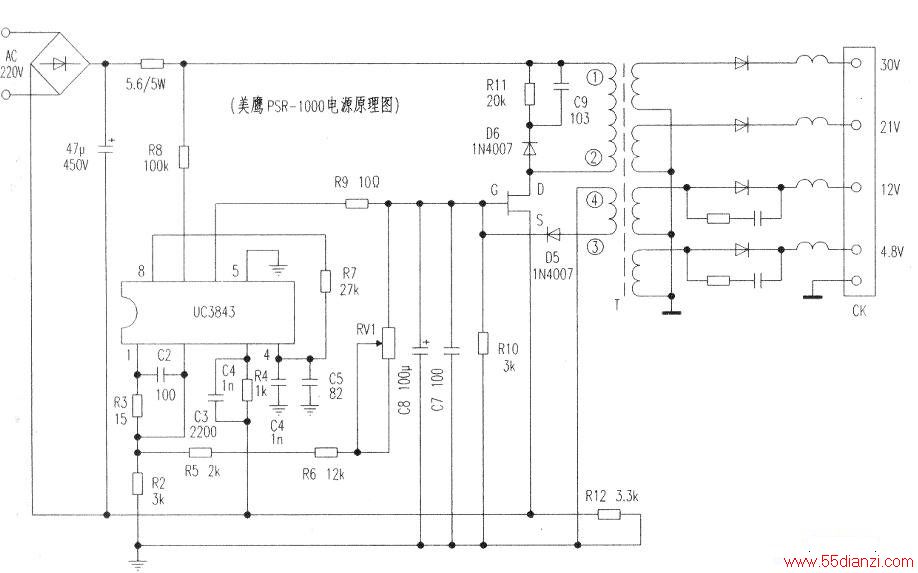

　　美鹰PSR-1000模拟卫星接收机电源电路如下图所示，接通电源瞬间，直流285V电压经R8降压，得到14.5V电压加至UC3843的⑦脚，给内部开关振荡、取样、调整、基准及开关电压激励管提供合适的偏置电压。在⑧脚外接定时电容C4、c5、C6、R7等元件配合下，产生开关振荡电压，从⑥脚输出2.4V脉动激励电压。同时，UC3843内产生基准电压。开关管V1得到激励电压而进人工作状态，在漏极有电流流过。与此同时，取样反馈绕组L2中有感应电流产生，⑧端产生的感应电压经D5整流、C8滤波、C7消除尖峰干扰脉冲后，在加至V1基极的同时，经RV1、R6、R5、UC3843的②脚到内部取样管基极，整形放大后送到基准电压比较电路。比较后产生误差调整电压，从UC3843的⑥脚输出，进一步调整V1的工作状态，开关变压器T的次级便输出符合设计值的各组电压。
