直流驱动器P703的4个状态实际含义

本人刚接触直流驱动器，关于P703中的4个值的含义还不能够理解，请大家帮忙。我用的是单象限的驱动器，需要通过模拟量模块的0-10V输出来控制电机转速，但是我看驱动器能够接收的模拟量信号就3种：+-10V、0-20mA、4-20mA,是否通过P703=1就可以实现0-10V的输入控制，而不用关心外部输入电压的极性了？假设无法通过上述的参数实现，请问对于单象限的驱动器是否输入-10V信号也不用担心了

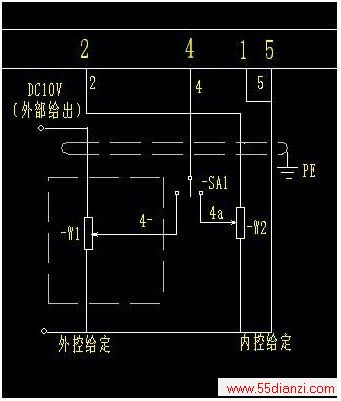

答：你的理解基本正确，P703=0时，你输入的模拟量极性不被改变直接转为数字量送入6RA70，但是单象限装置负的给定时没有意义的；P703=1时，你输入的模拟量极性不管是正值还是负值都被取绝对值后送入6RA70；P703=2时，你输入的模拟量极性被取反后转为数字量送入6RA70，同样单象限装置负的给定时没有意义的，即你的模拟量端口正的给定无意义；P703=3时，你输入的模拟量极性被取绝对值后再取反转为数字量送入6RA70，同样单象限装置负的给定时没有意义的，即你的模拟量端口正负的给定由于最终都是复制所以均无意义。你说的办法没有问题，可以实现使用，我想你是按照使用大全的接法接的线吧？还有一个办法就是如附图的接线方法，这样你可以不考虑P703的参数，默认即可。
