使用USS协议指令和变频器通信

我想做一下S7_200 CPU226PLC与mm420的通信，请问有没有USS协议指令与变频器的使用说明书 ，或者是USS使用说明书，再者，连接在变频器端的通信线怎么做。

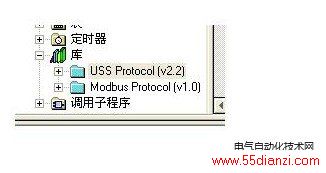

答：要使用USS协议与变频器通讯首先要下载USS协议库USS Protocol，STEP 7-Micro/WIN指令库通过包括专门设计用于USS协议与驱动器通讯的预配置子程序和中断例行程序使控制MicroMaster 驱动器的作业更加简便。
您可以使用USS指令控制实际驱动器和读取／写入驱动器参数。您可以在STEP 7-Micro/WIN指令树的“库”文件夹中找到这些指令。当您选择一条USS指令时，会自动增加一条或多条相关子程序（USS1至USS7）。STEP 7-Micro/WIN指令库提供14个子程序、3个中断例行程序和8条指令，支持USS协议。USS指令使用S7-200中的下列资源：
初始化USS协议将端口0指定用于USS通讯。
您使用USS_INIT指令为端口0选择USS或PPI。（USS指用于SIMOTION MicroMaster驱动器的USS协议)。选择USS协议与驱动器通讯后，您不得将端口0用于任何其他用途，包括与STEP 7--Micro/WIN通讯。

在使用USS协议应用程序的程序开发过程中，您应当在计算机中使用CPU 226、CPU 226XM或EM 277 PROFIBUS－与计算机中PROFIBUS CP连接的DP模块。这第二个通讯端口允许STEP 7--Micro/WIN在USS协议运行时监控应用程序。USS指令影响与端口0上自由接口通讯相关的所有SM位置。USS指令使用14个子程序和3个中断例行程序。USS指令可将程序要求的内存量最多增加至3050个字节。根据具体使用的USS指令，这些指令的支持例行程序可使控制程序的内务操作至少增加2150个字节，最多可达3050个字节。USS指令的变量要求一个400个字节V内存块。该内存块的起始地址由用户指定，保留用于USS变量。某些USS指令也要求有一个16个字节的通讯缓冲区。作为指令的参数，您为该缓冲区在V内存中提供一个起始地址。建议为USS指令的每个实例指定一个独特的缓冲区。执行计算时，USS指令使用累加器AC0至AC3。您还可以在程序中使用累加器；但是，累加器中的数值应由USS指令改动。USS指令无法用于中断例行程序。
以上是简单介绍，具体指令的说明可以在安装库文件后，点击指令库+F1查看指令帮助和例子。
