如果直接连接供电电源给驱动装置的直流母线电容充电，充电时间应至少为60分钟。这项操作必须在正常室温和没有连接负载的情况下进行，并且必须在供电电源的三相回路中串联电阻：
a) 400V 驱动装置： 使用 1k/100W电阻（如 Vishay 公司的产品：GWK150J1001KLX000）。 在电源电压不大于400V的情况下，也可以使用100W 白炽灯。如果使用白炽灯，在整个充电过程中有可能熄灭或者灯光非常微弱。
b) 690V 驱动装置：使用 1k/160W电阻（如Vishay 公司的产品： GWK200J1001KLX000）。

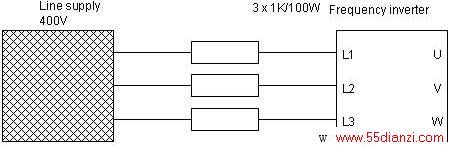

400V驱动装置充电电路示例
