笔记本电脑保护隔离电路的检修流程

　　2．检测输出电压
　　
　　找到主板的公共点。以目前采用最多的MAX1632的第22脚为公共点，LTC1628的22脚是公共点，或者测试该芯片的电源滤波电容两端的电压，以及高端场效管的D级电压。
　　
　　测量主板公共点的电压是否正常。如果电压正常说明整个保护隔离电路是良好的，其他部位有故障；如果公共点没有电压，则需要检修保护隔离电路。
　　
　　笔记本电脑的电路比较紧密，不容易查找，在测试过程中，选择标志性的元件。
　　
　　3．检查输入与输出电路之间的元件
　　

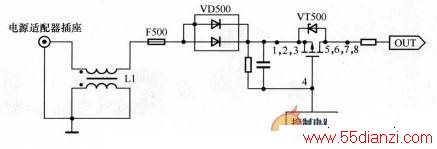

　　当确定保护隔离电路有故障时，从电源接口开始跑电路，找出电源接口和公共点之问的电子元件。保护隔离电路的元件很少，关键性元件最多不超过五个，典型电路如下图所示。

　　保护隔离电路的测量方法。
　　
　　(1)用万用表1?Ω挡测量公共点和电源接口对地电阻，判断是否短路，如电阻接近或等于0Ω，说明有电路有短路故障，首先排除短路元件。
　　
　　(2)从电源接口依次测量电压，如共模滤波器、保险管、隔离二极管和场效应管，哪一个元件有电压输入、没有输出，说明该元件可能有故障。
　　
　　(3)如果场效应管有电压输入、没有输出，断电后判断场管为N沟通还是P沟道，确定场管的G极为高电平导通还是低电平导通，然后加电测试场管的G极控制电压是否正常，如控制条件满足但场效应管不工作，说明场效应管损坏，需要更换场效应管，如G极没有相应的电平，不符合场效应管导通条件，按下开机键测量是否能工作，否则应检修场管G极相连接的控制电路。
　　
　　N沟通场效应管的栅极为高电平时场效应管导通，P沟道场效应管的栅极为低电平时场效应管导通。
