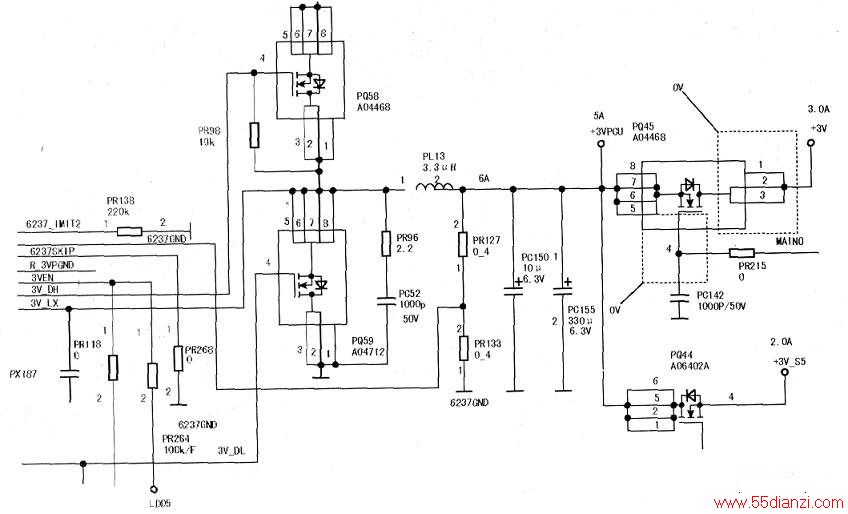

接修后,测量各大电感没有发现短路现象,公共点阻值也都正常。通电测试,待机电流到0.03A就停住了,因此判断是3V和5v待机电压没有正常输出。通电测量3V和5V待机电压,正常,PQ45的⑤、⑥、⑦、⑧脚有3.3V电压,正常,而其①、②、③脚输出电压为()V,④脚(控制信号来源于MAIND信号)G极输出为ov,电路如下图所示。

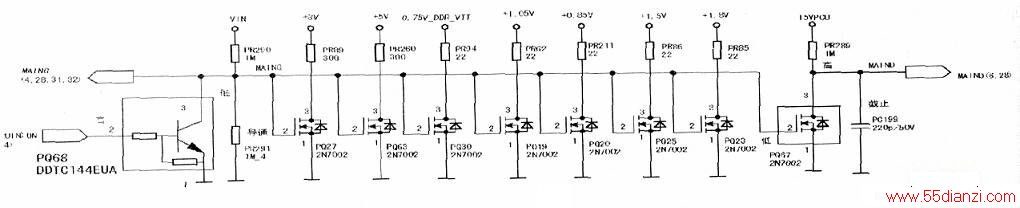

追查MAIND信号的来源,它是由PQ67截止后通过PR289上拉15V电压得到的,如上图所示。经测量发现PR289 -端有15V电压,另一端电压为OV,由图18可知,要想MAIND为高电平,则PQ68输出必须为高电平,实测PQ68的第②脚(RUN_ON信号)电压为OV,该信号是来自EC( NPCE795L)芯片,经测量EC芯片的工作条件都正常,而且SLP_S5#、SLP_S4#、SLP_S3#、SUS_ON信号都正常,只有RUN_ON信号不正常,如下图所示。由于没有该型号的EC芯片,于是用NPCE795D芯片代换,但不成功,只有买回原型号的EC芯片换上后,通电试机,待机电流只上升了0.5A。
于是拿着板子仔细检查,才发现PU4的非门一脚被腐蚀了,电路如下图所示,于是找了同型号的芯片换上后,回装元件后通电试机,运行正常,故障排除。
