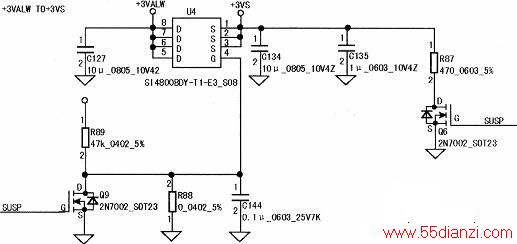

此机上电测量开启电流，电流到()5A后掉线，分析可能是缺少工作电压，CPU没工作引起的。经测量PG信号没有输出，所有的大电感没有短路情况，测量各电压产生的电路也无短路。通电开机后测量+3VS只有0.95V，明显不对，该电压是由U4产生的，电路如下图所示。测量U4的G极，不管是上电还是不触发的情况下电压都没有变化，由此判断主板上电时Q9是截止的。测量Q9的G极为高电平，问题应该在Q9G极前面的电路中。
如下图所示，Q1为NPN三极管，SUSP#信号上电时是高电平，测量Q1的②脚为高电平，①脚为高电平，说明Q1的①、③脚已经开路损坏，更换后测得SUSP#信号上电时为低电平，以为故障已修复，但通电后故障依旧。测量+3VS还是只有0.95V，测量U4的④脚和Q9的D极没有电压，把C144焊掉后故障电压还是一样。经测量发现R89和B+相连的一端无电压，有待机电压能触发说明B+肯定是正常的，那么只能说明R89和B+间出现了开路。测量B+输出电压为19V，用洗板水把R89清洗后再用放大镜观察，发现R89和B+链接的线路已被腐蚀开路，电阻也被腐蚀坏掉。找了一只47kΩ的电阻焊上，然后补线，再接上电流表测量，触发上电时U4的④脚有19V的输出电压，+3VS电压也恢复正常。上机测试，运行正常，故障排除。
