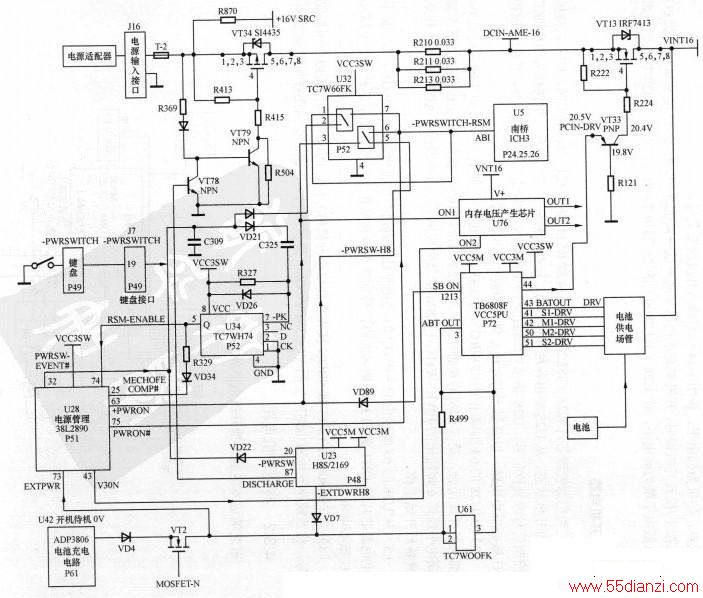

以IBM T30电源适配器供电为例说明IBM T30开机过程，IBM T30开机电路如下图所示。
1．供电
当采用电源适配器供电时除需要W4T16(16V供电)和VCC3SW以外，还需要VCC5M和VCC3M两组供电s当采用电池供电时，开机电路只需要VINTl6和VCC3SW两组供电。
●VINT16为16V主供电，由隔离保护电路提供，电源适配器输出的16V电压经电源插口接入笔记本电脑后，再经保险管F2一VT34一R210，R2ll，R212一VT36，然后输出15.8V的VINTl6电压，供待机芯片和电池充电电路。
●当持机芯片上的VINTl6电压正常时，由持机芯片产生3.3V的VCC3SW待机电压，为开机触发电路、电源软管理电路L128、电管硬管理电路L176和电子开关L132提供电压。
在电源适配器供电时，系统单元电路产生3V/5V的电压，供给键盘电路L123和电源硬管理电路L176。
2．待机状态
在待机状态下，-PWRSWITCH保持高电平，开机键的高端也为高电平，VD21和VD22截止。
(1)VD21内部由两个二极管组成，有两个负极，这两个二极管的正极连接在一起。
VD21的2脚接电子开关U32的第2脚，在待机时电源管理芯片U28的75脚PWRON#输出的PWRON开机信号为高电平(待机状态)，故U32的第7脚为高电平，电子开关导通，U32的2脚的开机信号经内部电子开关与第1脚直通，输出的-PWRSWITCH_RSM信号送到南桥，作为南桥的复位信号(此时南桥还没有复位)；反之，在待机时电源管理芯U28的63脚+PWRON输出的+PWRON信号为低电平(待机)，故U32的第3脚为低电平，U32的第5脚和第6脚断开，不接受U23输出的-PWRSW_H8的控制。
综上所述，在待机时，电源管理芯片U28第75脚输出的+PWRON信号为高电平，使电子开关U32的第1脚和第2脚直通，从1脚输出的PWRSWITCH_RSM为无跳变的直流电信号，送到南桥U5的ABl脚，因此南桥不工作。
(2)开机触发电路
U34为触发芯片，IBMT30采用TCTWH74FK，由VCC3W供电时，若芯片没有触发，则第7脚-PK和第6脚CLK约为3.2V(高电平)，第5脚Q为输出端，待机时为0V，输出的信号为RSM-ENABLE，送电源管理芯片U28，这是检侧笔记本电脑是否被触发开机的关键测试点，如果为低电平，说明U34没有输出开机触发信号。
当按下版开开机键时，开机键高端电压呈高一低一高的跳幅，触U34，使U34的5脚(Q端)从低电平因[为高电平，使U28(38L2890)的25脚和75脚为高电平，U28接收到开机信号。
3．开机电路
(1)当电源管理芯片U28(38L2890)的74脚RSM-ENABLE为高电平时，U28从待机状态转为开机状态，从U28输出各种开机信号，这些信号分别送到各单元电路作为该电路工作控制信号或复位信号。U28第63脚输出的+PWRON为最重要的开机信号，控制南桥和CPU核心供电电路，以及显示芯片核心供电和内存供电电路。
(2)从U28的63脚输出的+PWRON为3.3V(高电平)，使电子U32的3脚为高电乎，内部电子开关闭合，第5脚和第6脚导退，将U23(H8S/2169)第19脚输出到U32第5脚的高电平经第6脚输出的-PWRSWITCH_RSM信号为高电平，送到南桥的ABl，南桥工作条件具备后开始工作。
(3)从U28的63脚输出的+PWRON高电平还送到内存供电电源芯片的ON1脚，显卡供电电源芯片的ONl脚和U30的-SD脚，分别产生内存条供电电压，显示芯片核心电压和CPU核心电压。
(4)当TB6808的12/13脚SBON接收到高电平开机信号后，TB6808输出各组电源控制信号，将系统单元电源电路产生的VCC3M/VCC5M提供给相关电路。
