PIC32MX 32位MCU多媒体扩展板解决方案

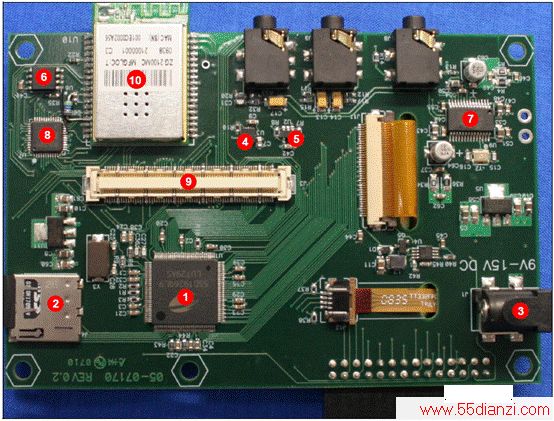

    5. 24LC08 EEPROM.

    6. 2 MB SPI Flash (SST25VF016).

    7. 24-bit stereo audio codec (WM8731).

    8. CPLD for SPI and Chip Select configuration.

    9. PIC32 starter kit connector.

    10. Integrated 802.11 wireless connectivity.

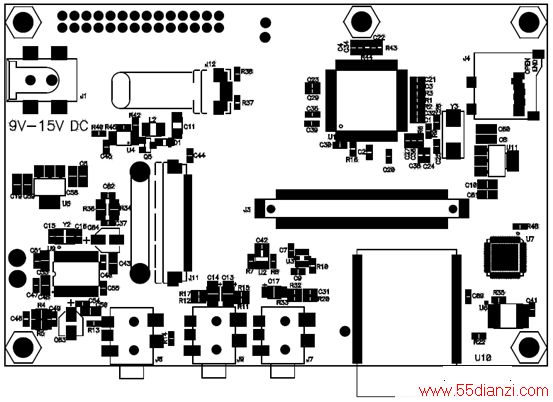

    图2.多媒体扩展板(MEB)背面元件分布图

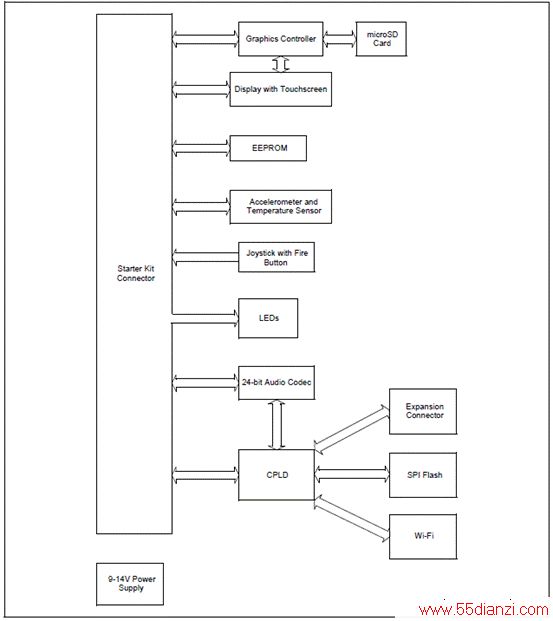

    图3.多媒体扩展板(MEB)方框图

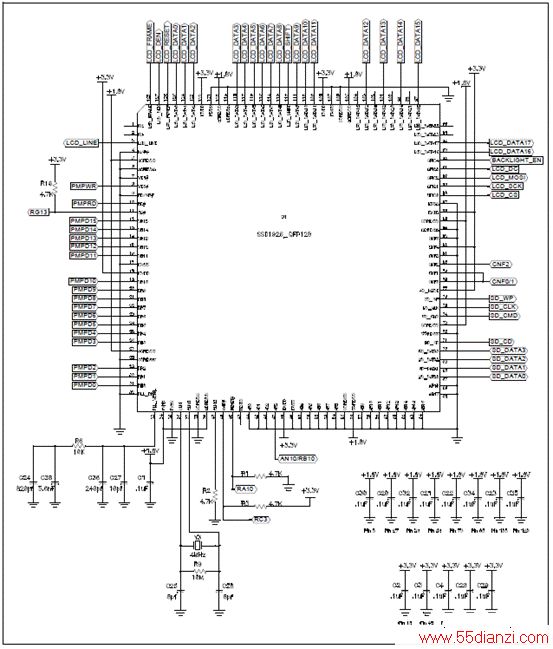

    图4.多媒体扩展板(MEB)电路图(1):SOLOMON SSD1926 LCD控制器

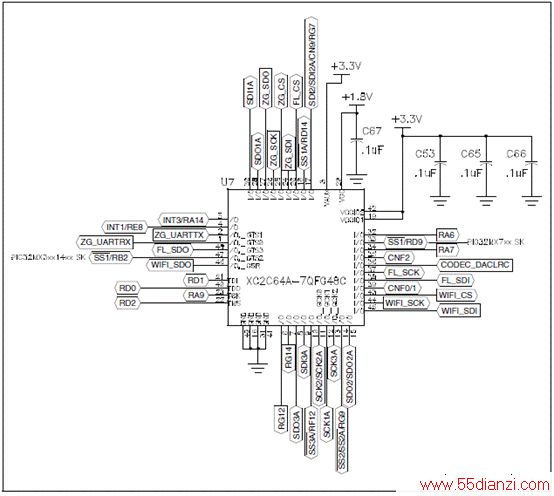

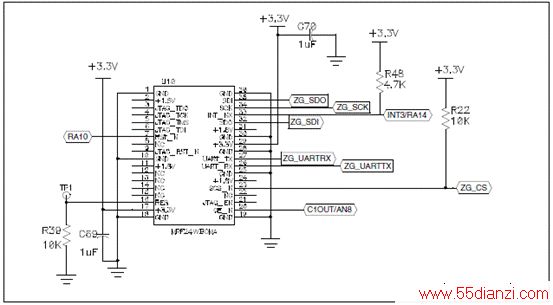

    图5.多媒体扩展板(MEB)电路图(2):CPLD

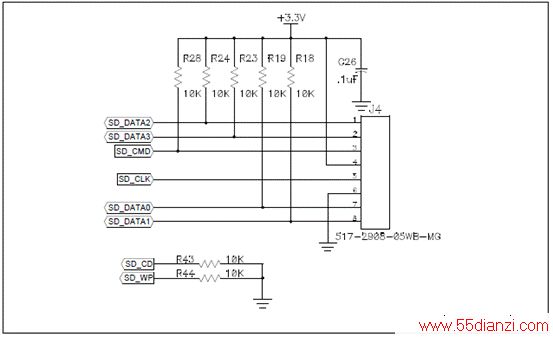

    图6.多媒体扩展板(MEB)电路图(3):microSD CARD连接器

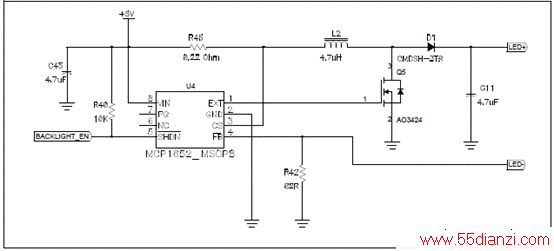

    图7.多媒体扩展板(MEB)电路图(4):显示器背光

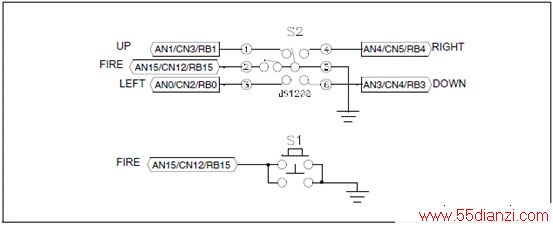

    图8.多媒体扩展板(MEB)电路图(5):操纵杆和动作按钮

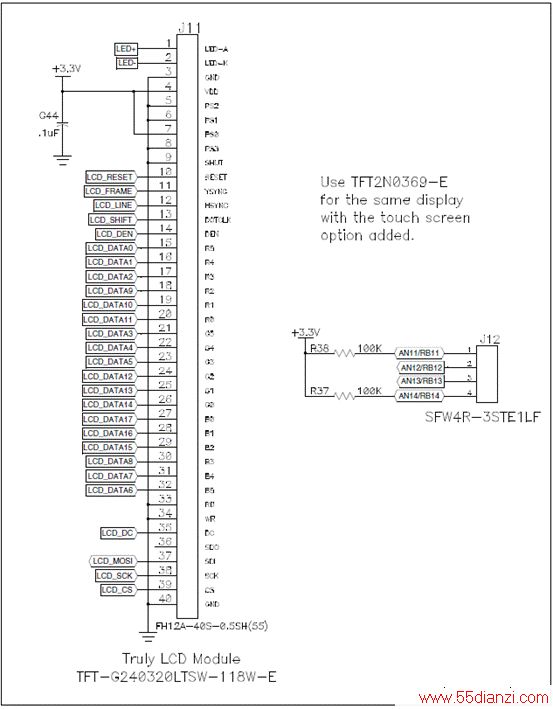

    图9.多媒体扩展板(MEB)电路图(6):触摸屏插座

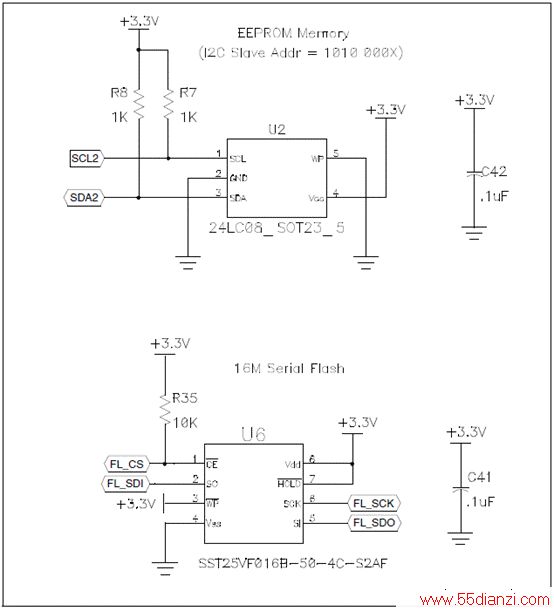

    图10.多媒体扩展板(MEB)电路图(7):存储器

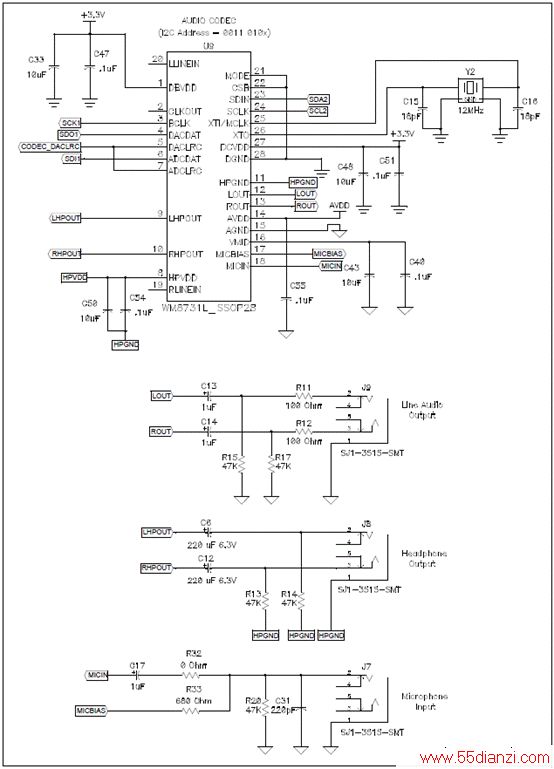

    图11.多媒体扩展板(MEB)电路图(8):音频

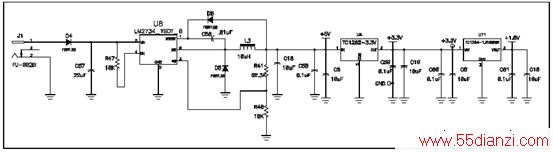

    图12.多媒体扩展板(MEB)电路图(9):电源





    图13.多媒体扩展板(MEB)电路图(10):无线

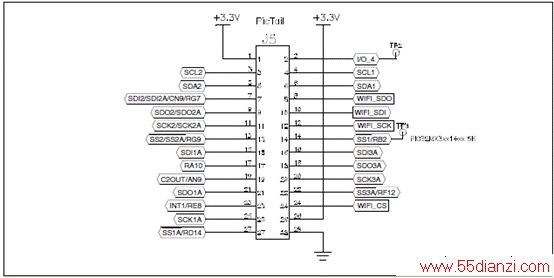

    图14.多媒体扩展板(MEB)电路图(11):I/O 扩展连接器

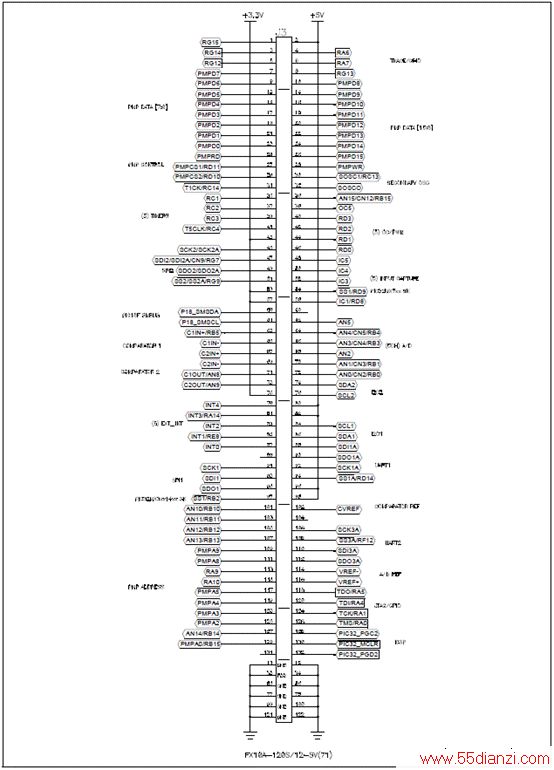

    图15.多媒体扩展板(MEB)电路图(12):入门板连接器

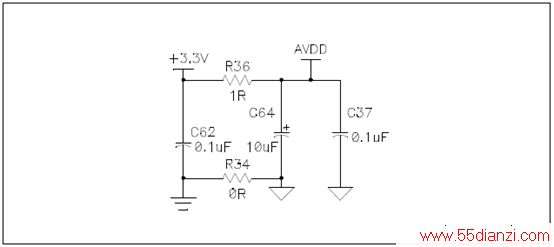

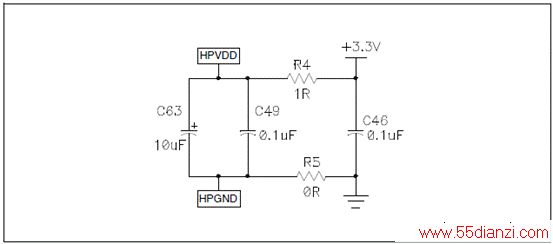

    图16.多媒体扩展板(MEB)电路图(13):模拟面





    图17.多媒体扩展板(MEB)电路图(14):数字面



www.55dianzi.com

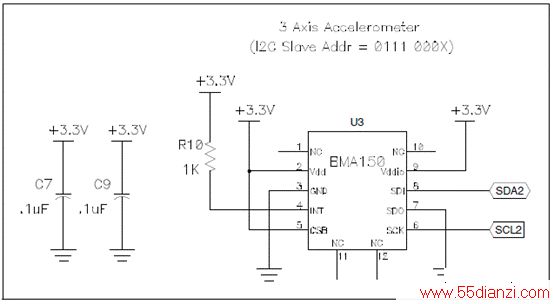

    图18.多媒体扩展板(MEB)电路图(15):加速度计

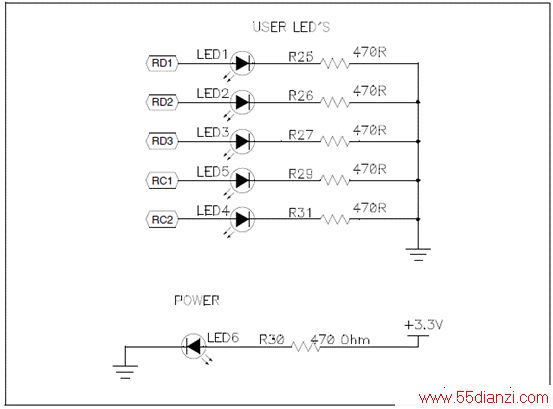

    图19.多媒体扩展板(MEB)电路图(16):用户和电源LED

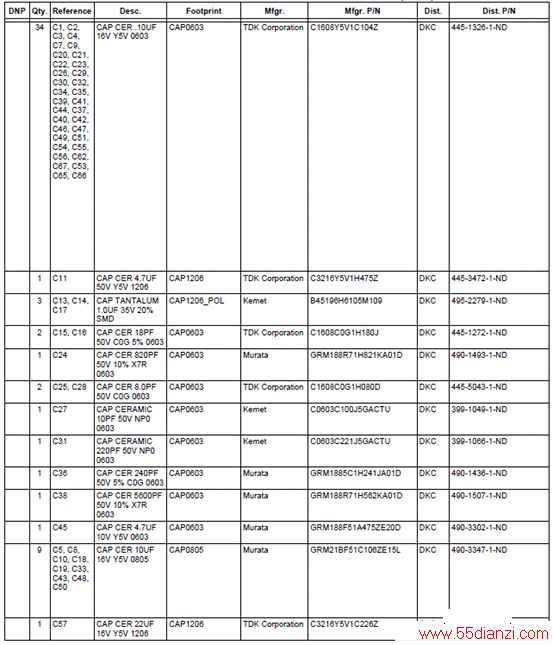

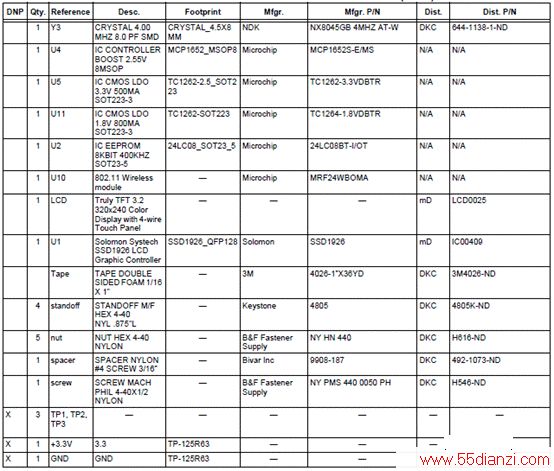

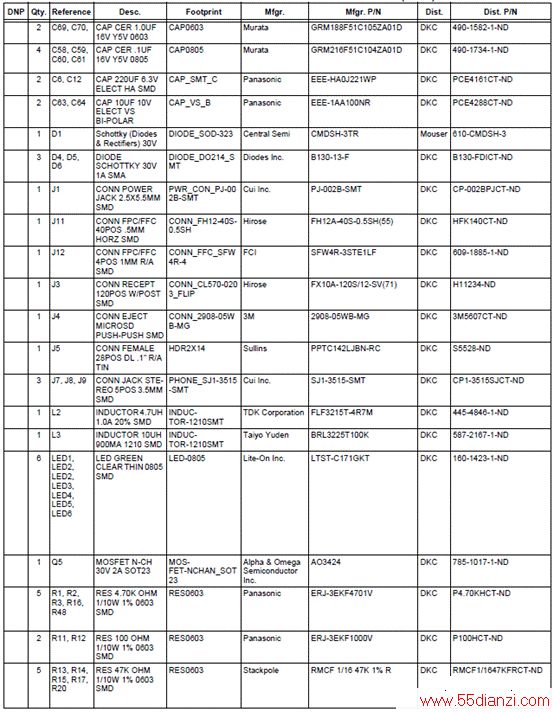

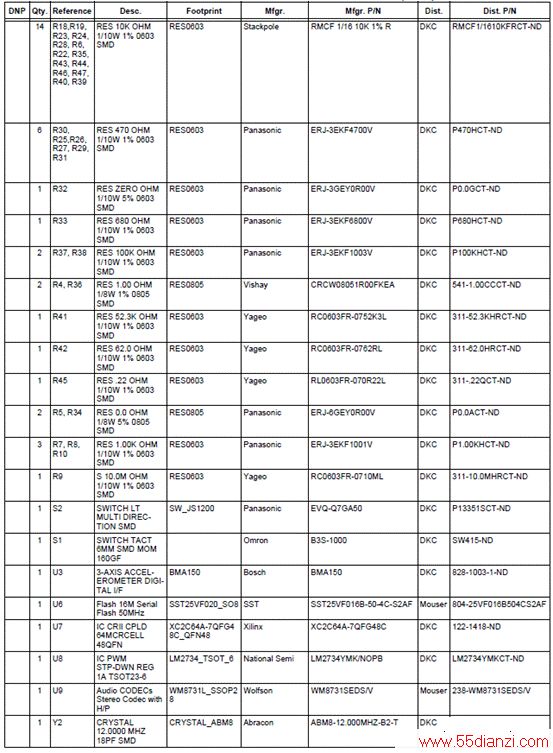

    多媒体扩展板(MEB)材料清单:





















    图20.多媒体扩展板(MEB)PCB布局图:底层





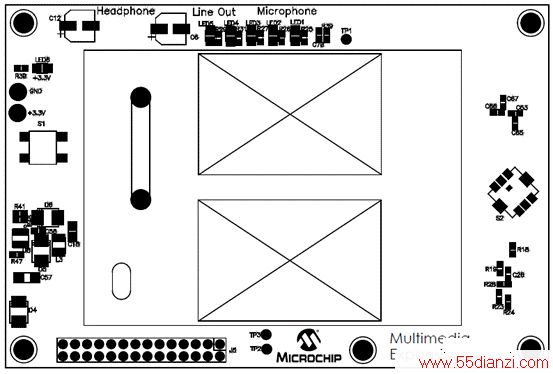

    图21.多媒体扩展板(MEB)PCB布局图:顶层
