随着市场对智能电表的功能要求越来越高，智能电表的电路变得更复杂，这对电源管理提出了更高的要求，推动了市场对多路电源管理方案的需求。ADI公司针对智能计量系统推出了系列单芯片集成电源管理解决方案。将电源调节功能集成到单个器件可以降低电源设计的复杂性，缩小PCB面积，节约系统总成本，并且帮助设计人员改善电源系统性能。与传统的使用多达14个器件和126 mm2电路板面积的分立电源解决方案不同，这些调节器提供高集成度电路解决方案，仅需要9个器件和50 mm2的电路板面积，同时能够提高性能和可靠性，降低系统成本。

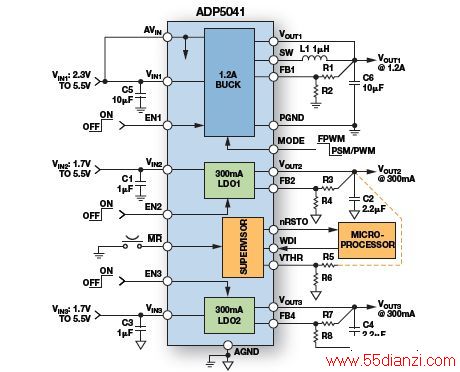

ADP5041功能方框图
ADP5041 和ADP5040是需要内核、IO和存储器电压的中端FPGA、微处理器和DSP系统的理想电源管理配套产品。ADP5041调节器片内集成看门狗定时器，能够监控处理器系统中的代码执行完整度，如果它在预设的超时周期内未能选通，则会复位处理器，因而能够实现更高的可靠性。ADP5041还具有一个高精度（整个温度范围内为±1.5%）复位发生器，可以从外部对其进行编程以监控低压电源轨。此外它还提供丰富的订购选项，可以满足多重复位和看门狗时序要求。
ADP5041具有一个特殊电路，它能检测WDI引脚上的看门狗刷新输入端施加的三态条件，WDI引脚通常由处理器 /DSP输出端口控制。当处理器将此端口设为三态模式时，看门狗刷新定时器禁用，防止看门狗复位处理器。当器件支持处理器/DSP休眠工作模式时，此特性非常重要，此时内核禁用，看门狗定时器无法刷新。
ADP5041和ADP5040多路输出调节器利用高效率开关调节器来降低发热量，降压电源效率高达96%。对于低噪声模拟电路应用，在频率高达10 kHz时，LDO能保持60 dB以上的电源抑制性能，而所需的电压裕量则很低。ADP5041和ADP5040还提供一个三路系统电源（一个1.2 A降压调节器和两个300 mA LDO），输出电压可调，利用外部电阻分压器网络可以轻松设置输出电压。降压调节器的开关频率高达3 MHz，支持使用小型陶瓷电感，使解决方案尺寸和成本进一步减小。这些特性使得ADP5041和ADP5040能够轻松快捷地针对各种设计周期较短的应用，如便携式医疗和工业设备等进行调整。
ADP5041和ADP5040的主要特性：
●一个1.2 A降压调节器
○输出电压范围：0.8 V至3.8 V
○电流模式拓扑结构提供出色的瞬态响应
○3 MHz工作频率
○峰值效率高达96%
○调节器总精度：±3%
●两个300 mA LDO
○输出电压范围：0.8 V至4.75 V
○低输入电源电压范围：1.7 V至5.5 V
○利用2.2 μF陶瓷输出电容便可稳定工作
○高PSRR：60 dB（最高至10 kHz）
○低输出噪声：60 μV rms（典型值，1.2 V）
○低压差：150 mV（300 mA负载）
此外，ADP5041还包括电源监控功能，这将能进一步提高智能计量应用的鲁棒性，而系统则无需增加其它器件。
ADP323是一款200 mA三路输出LDO，集高电源抑制比(PSRR)、低噪声、低静态电流和低压差于一体，采用16引脚、3 mm × 3 mm小型LFCSP封装。
ADP5034是内置两个300 mA LDO的双通道、3 MHz、1.2 A降压调节器，采用24引脚、4 mm × 4 mm LFCSP封装。
目前这四款产品均已量产供货。
