英特尔的重大技术，下一代处理器基于3D晶体管。那么，3D晶体管的精确定义及其重要性是什么呢?下面对此作出解答。3D的确切含义是什么?

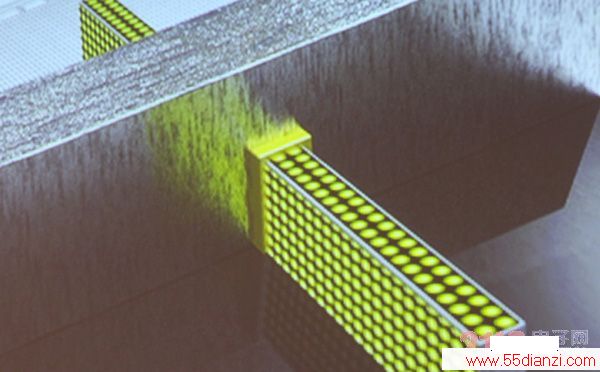

英特尔称之为3D晶体管，但从技术上讲，这是三门()栅极 晶体管。传统的二维门由较薄的三维硅鳍所取代，硅鳍由硅基垂直伸出。
何谓硅鳍?
门包裹着硅鳍。硅鳍的三面都由门包裹控制，顶部包裹一个门，侧面各包裹一个门，共包裹三个门。2D二维晶体管只有顶部一个门包裹控制。英特尔对此解释简单明了：“控制门增加，晶体管处于‘开’状态时，通过的电流会尽可能多;处于‘关’状态时，电流会尽快转为零，能耗降至最低。晶体管在两种状态之间迅速切换能够显著提高性能。”
其重要性何在?
对证实摩尔定律至关重要。根据摩尔定律，每两年硅片设备上的晶体管数量翻番。随着设备尺寸日益缩小，按照传统二维方式增加晶体管数量已经不可能了。因此，3D或垂直晶体管就很有必要。英特尔不仅从理论上证明其可行性，还将制造基于3D晶体管的芯片。
英特尔距离采用该技术还有多远?
从本质上说，英特尔是一家制造商。因此，当该公司公布一项新技术时，绝对不是一个空中楼阁的创意。英特尔下一代处理器Ivy Bridge将独家采用该3D晶体管技术。也就是说，英特尔在生产Ivy Bridge芯片时将退出2D晶体管制造业务、完全转向3D晶体管。今年底，Ivy Bridge将进入商业生产，2012年进入批量生产。
22纳米的重要意义是什么?
Ivy Bridge将采用22纳米技术，当前Sandy Bridge处理器采用的是32纳米技术。除了上述3D晶体管成果外，采用较小的几何体通常能够提高处理器的速度和能效。
3D晶体管意味着产品速度更快吗?
当然，3D晶体管不仅意味着芯片速度更快、还意味着能效更高。英特尔面临的最大挑战不是速度，而是能效。3D晶体管能够使芯片在电压较低、泄漏较少的环境下运行，较之前的英特尔芯片性能更高、能效更好。
3D晶体管技术有助于英特尔在智能手机和平板电脑领域有效竞争吗?
从理论上可行。ARM公司目前是英特尔的新主要对手。ARM芯片用于全球大多数平板电脑和智能手机，主要原因是其能效高。英特尔22纳米3D晶体管技术性能较32纳米二维晶体管提高37%。英特尔表示：“这意味着3D晶体管适用于小尺寸的手持设备，反复开关消耗的能源较低。相同性能下，3D晶体管能耗不足32纳米二维晶体管的一半。”
