准备工具:
便携式焊具、美工刀、扩管器、铜铝药芯焊丝SU-TC150操作步骤:

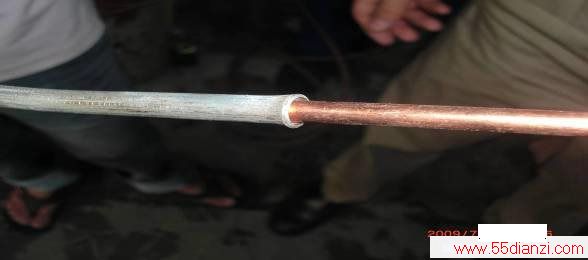

1、先对铝管扩管、对要焊接部位用美工刀将杂质清理干净,达到如下图效果
2、对上图的铝管和铜管两端进行固定,防止在焊接的过程中滑动,导致焊接失败。

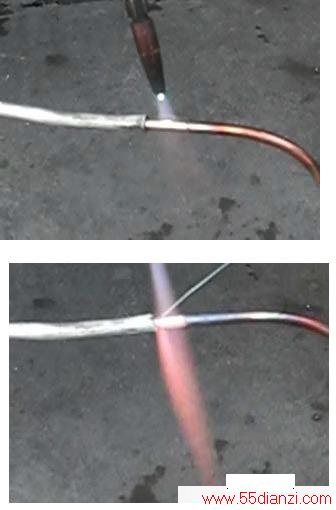

3、开始焊接,对铜管端进行加热,当铜管变红时,加铜铝焊丝,如下图所示:
注意:在焊接过程中,用外焰对铝管加热,不能持续加热,只能以间歇周期为1秒的时间加热。

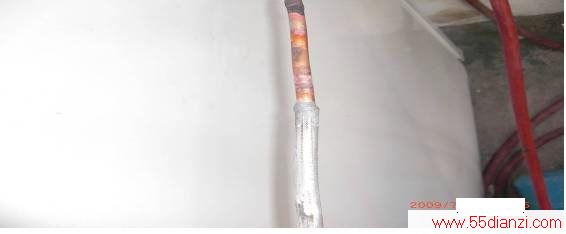

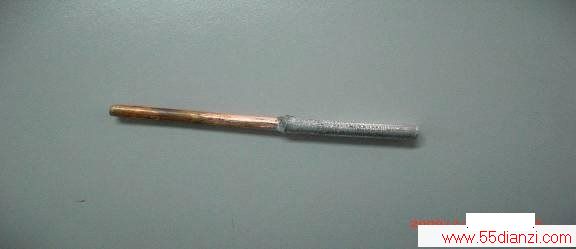

4、焊接完成的照片:
5、对焊接口用美工刀将焊渣清理干净,一是检查焊接是否存在虚焊,二是防止未反应完的助焊剂对铝管后期进行腐蚀。再对焊接部位涂上防锈漆或增加上热缩套,工序操作完毕。
备注:铜铝药芯焊丝SU-TC150,本身内置助焊剂,适用铝+铝、铝+铜、铝+铁、铝+不锈钢焊接。
