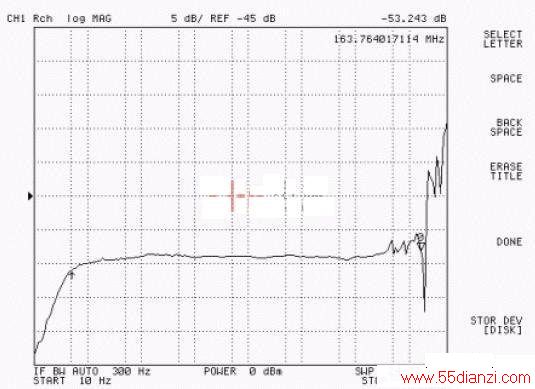

图5. 1-V/A, 50:1 Rogowski线圈，单匝次级变压器的频率响应。
电流感应变压器用作信号注入的主要局限在于其较差的低频性能。大多数Bode图在50Hz以下变得非常嘈杂，并且经常超过80dB，它会延伸多数网络分析仪上的噪声极限。不过，多数DC-DC系统在50Hz以下工作得很好，并不需要分析。如果必须测量低频，就必须采用一个更大磁芯或更多线圈的变压器。这样一来会增大变压器的外形尺寸，不利于测试。还可以采用降低频率上限的方法：如今大多数系统的交叉频率远高于10kHz，非常适合PE-51687电流变压器。
