使用IC开关电源的反激式变压器设计方案

使用IC开关电源的反激式变压器设计方案

点击数:7565 次   录入时间:03-04 11:49:09   整理:http://www.55dianzi.com   变压器-继电器



      此处Pox是所计算的次级绕组的输出功率,Po是先前计算的总输出功率。这确保所计算的次级峰值电流和特定输出功率相匹配,这一点对多路输出电源很重要,能保证次级导线规格不超标,这假定次级是单独绕组。一个可选的办法是叠加

      次级绕组,通过合并输出返回连接端能够减少骨架所需引脚数。这两种次级绕组安排见下图3.



                                          图3 次级绕组的两种不同安排

      在图3所示例子中次级S1传导S1,S2,S3的和电流,次级S2传导S2,S3的和电流,因此导线的规格必须于之相适应。Ispx计算公式变为下式:



      此处ΣPox是各绕组功率之和,例如在图3 b)中S1+S2+S3为S3绕组,S1+S2为S2绕组。S3仍旧传导它自己的电流,计算是简单的。现在次级RMS电流(Isrms)可以下式计算:



      图4给出IR40xx漏极电压,初级电流,变压器次级电压和次级电流。据此可以看出初、次级之间的关系,初、次级电流是如何不在同一时间流动的。

      现在根据所计算的次级RMS电流(Isxrms)得出所需次级导线的规格。公式如下:



      注意此处计算的初级所用CMA(电流容量)要确保与初级和次级的电流容量相匹配。由所计算的CM值从导线规格表中选择合适的导线。

      若可能的话总是在相邻低点的AWG号(它是相邻较大导线规格)附近取值。次级导线规格大于26AWG时建议不使用单根导线,其原因在前面关于初级导线规格时已提及到,所以绕组就需要用小规格的导线或者绞合线(它通常是多股导线编织而成这种导线一般是定做,价格昂贵,但它使用效果好)并联使用。

      当使用并联导线时应确信全部CM值在前面计算值的10%之内。同法可计算出辅助绕组所需的导线规格。

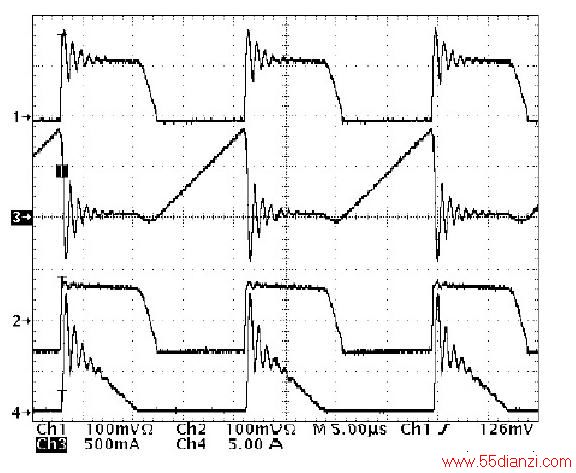

                       图4一个12V/2A的电源在90Vac输入带1.5A负载时

      IR40xx的漏极电压(CH1-00/div)、初级电流

      (CH3)、次级电压(CH2-20V/div)和次级电流(CH4)

      为了初、次级间有最强的耦合,次级绕组应充满整个骨架宽度。由于次级绕组通常只有很少的匝数,所以能通过绕组并联达到此目的。

      变压器制造商在制作变压器时需要以下参数:

      -磁芯和骨架序列号(及所需气隙AL值〔ALG〕)

      -每一绕组的导线规格和绝缘类型

      -安全和漏电要求

      -初级电感

      -每一绕组(Np、Nb、Ns)匝数

      -骨架引脚连接关系

      -绕组结构和放置
