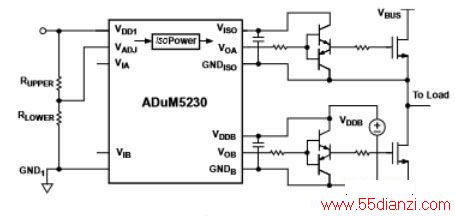

图5.内部隔离电源示例
撇开功耗方面的限制，该集成式隔离电源和栅极驱动器系统具有出色的解决方案尺寸，同时移除了占空比和最低开关频率的限制。
小结
为半桥配置的隔离端供电存在一定难度，但有很多拓扑可供设计人员选择。栅极驱动变压器在器件数方面占有优势，但受限于驱动信号的复杂程度，而且磁芯的动态特性对其也有限制作用。专用隔离电源使占空比和频率要求不复存在，但缺点是成本较高、解决方案尺寸较大。如果可以限制占空比和开关频率，则半桥自举配置便是一个高性价比选择，可大幅减少器件数，降低解决方案成本。目前已出现高度集成的解决方案，这类解决方案利用内部变压器完成功率传输，节省了尺寸，减少了器件数。有了如此众多的拓扑，设计人员便拥有创建鲁棒半桥解决方案的工具。
