大型游戏机场扫描电路工作原理

　　游戏机场扫描前级由HA11235承担场振荡、场同步和场预激励。
　　
　　IC1的16脚输出同步信号，经积分电路分离出场同步脉冲进入7脚，场同步脉冲通过场触发电路整形。送至场振荡电路，使场振荡与触发脉冲同步。场振荡为RC振荡方式，其中5脚外接电容和4脚外接电阻为定时元件，8脚外接的R335、R316为振荡器的正反馈支路，调节R315可改变场振荡频率。同步后的场振荡信号——经场预激励电路放大后由2脚输出，送往场激励管TR302的基极，经输出级放大后由TR303、TR304的中点输出，在场偏转线圈中形成锯齿波电流。
　　
　　场输出级为OTL电路，由OTL中点输出的锯齿波电路，一路经8.2K电阻、10μF电容滤波后形成直流电压，并经R371送到IC1的3脚形成直流负反馈，以稳定场输出静态工作点，另一路流经场偏转线圈，C310、T702初级和1K电位器等元件，在偏转线圈中形成锯齿波电流。并同时反馈到IC1的8脚形成交流负反馈，调节1K电位器可改变反馈量大小，起到调节场幅的作用。另外C312，K322、T702组成水平光栅校正电路，次级串接于行偏转电路中，从而达到水平光栅校正的目的。
　　

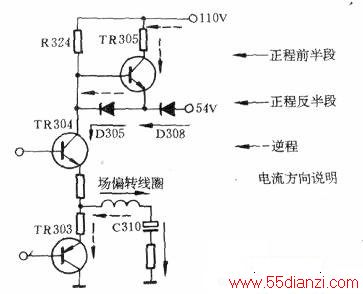

　　场输出级采用双电源供电方式。由TR305、c42s、D308、D305等元件组成双电源供电控制电路。场扫描正程时，TR305截止，54V经D308、D305供电I扫描逆程时，TR305导通，110V通过TR305、D305供电。减轻了电源损耗，提高了效率。见下图。
　　
　　另外，场偏转线圈上的锯齿波电压经C314、R330、D305、R331送到TR107的基极进行消隐。垂直中心位置的调节，是通过改变场偏转线圈中直流电流的大小和方向来实现的。改变VPOSI阻值的大小，即可改变光栅的垂直位置。
