大型游戏机稳压电路原理分析

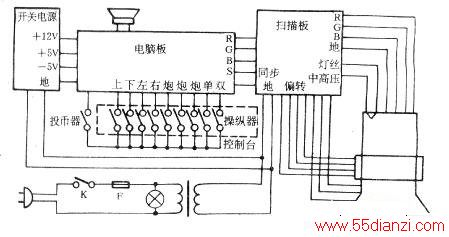

　　目前市场上流行的大型游戏机中的扫描板，主要有三种类型：一种是以HA11235组成的扫描电路。另一种是以TA7609P组成的扫描电路。第三种是用分立元件组装的扫描电路，纵观上述几种类型，其基本原理框图如下图所示。

　　
　　220V交流电经电源变压器变压后送到开关电源与扫描}板，其中开关电源输出的电压向机器的电脑板提供工作电压，来自控制台的控制信号与电脑板内部信号混合处理后，分别输出R、G、B彩色信号和复合同步信号S到扫描板。最后由扫描板输出各种信号到机器的终端——显象管以显示游戏图象。
　　

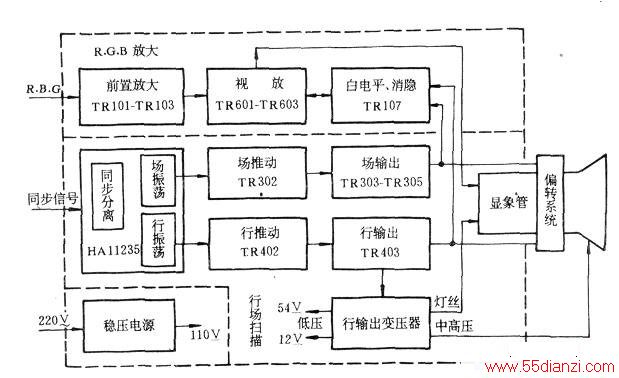

　　扫描电路主要由扫描稳压电源、行场扫描和R、G、B放大电路等三部分组成。下图是原理方框图。

　　
　　稳压电路由桥式整流和TR501—TR503组成。交流110V电源经整流后输出150V左右的直流，经R501A、csos滤波。
　　
　　TR501—TR503组成串联稳压电源，与黑白电视机中的稳压电路相同，只是该电路串联到电源的回路中。TR503为取样放大管，TR502为调整管，TR501为比较放大管。调整VR502可改变取样电压，从而控制稳压电路输出110V左右。也可根据显象管的亮度及行幅度适当调整，使保持在105 N115V范围内。
　　
　　R501A是保护电阻，当电流增大时，该电阻压降增加，严重时烧断，起到保护作用。R501B是调整管TR502的分流电阻。
