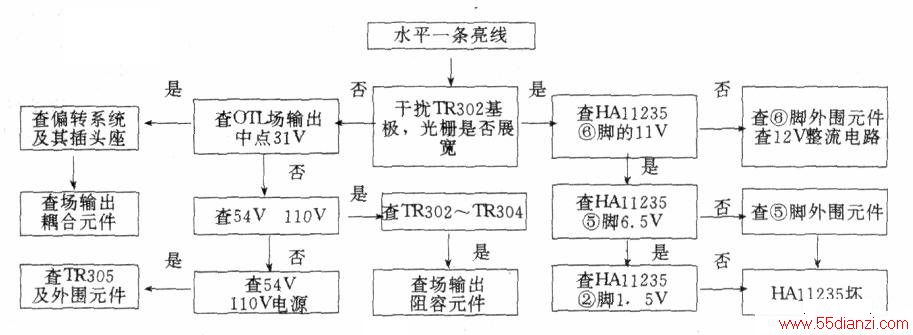

出现水平一条亮线时，为区分是场输出级还是场振荡级故障，可用干扰法注入场推动级TR302的基极，如光栅能展开，则故障在场振荡电路（重点在HA11235（5）脚电压）．否则在场输出级（重点测中点电压）。详细检修逻辑见下图。

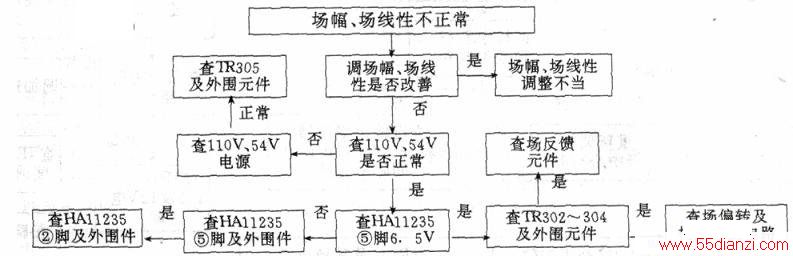

场幅不正常时常伴有场线性不良，此故障多为场幅、场线性微调电阻损坏或场振荡、场输出及反馈支路的元件变质引起，检修时难度较大。应首先检查调整场幅、场线性微调电阻。如正常后再按流程图检查。检修的重点应放在电解电容上，常见为C310、C312、C309失效引起。详细检修逻辑图见下图。

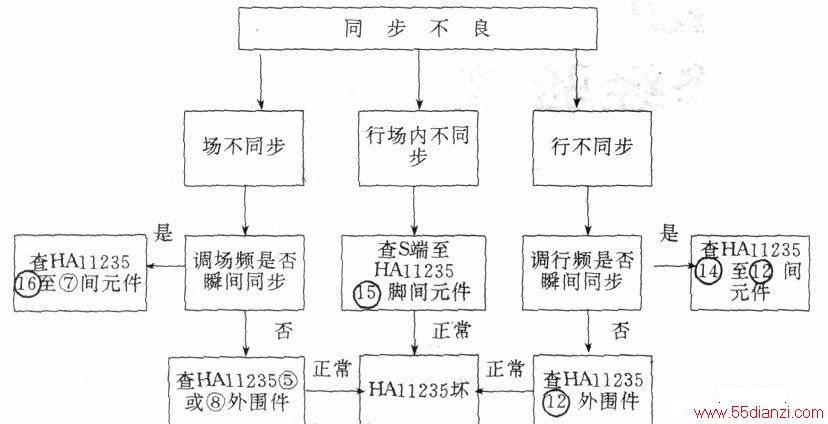

同步不良可能发生于同步分离部分，也可能发生在行场振荡电路。当调整行场振荡微调电阻时，如能瞬时同步，则故障在同步分离电路。否则在振荡电路，详细检修逻辑图见下图。
本电源与黑白电视机的串联稳压电路相同，只是串联于电源回路中。

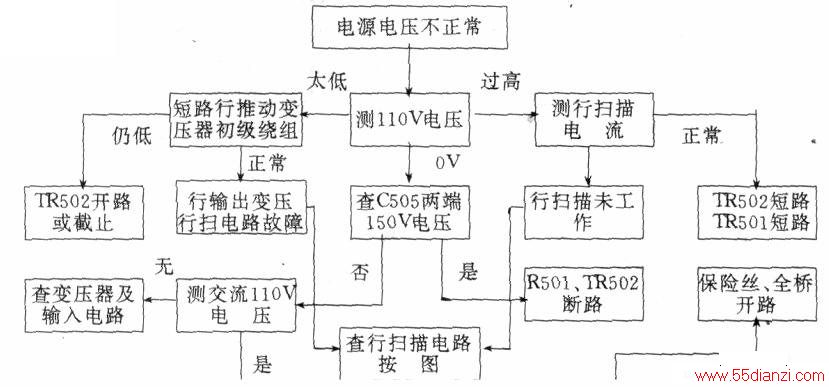

无电压输出时，常见c505、全桥或负载有短路性故障，造成保险丝熔断或R501烧断，电源进线或变压器开路。输出过低时，常见整流全桥内某二极管开路，csos失效、R501、TR502开路等。负载过重，表现为光栅缩小、亮度太暗、或扭曲。输出太高时，常见为TR502击穿。取样放大电路故障或行扫描电路停止工作，表现为光栅幅度增大，亮度提高或扭曲。再加上分流电阻R501的参与，又与负载串联，当电源电压不正常，无法区分是电源的故障还是负载故障时。判断的方法是断开电源输出端至行输出10脚之间的过线，接上60W灯泡做假负载，再进行检查。正常工作时R50l和TR502均有一定的温度，其中某元件开路时，温度很低，电流从另一只元件上流过。温度必然升高并造成输出电压下降。当TR502击穿时，二者温度场很低，并造成输出电压上升。详细检修逻辑图见下图。
